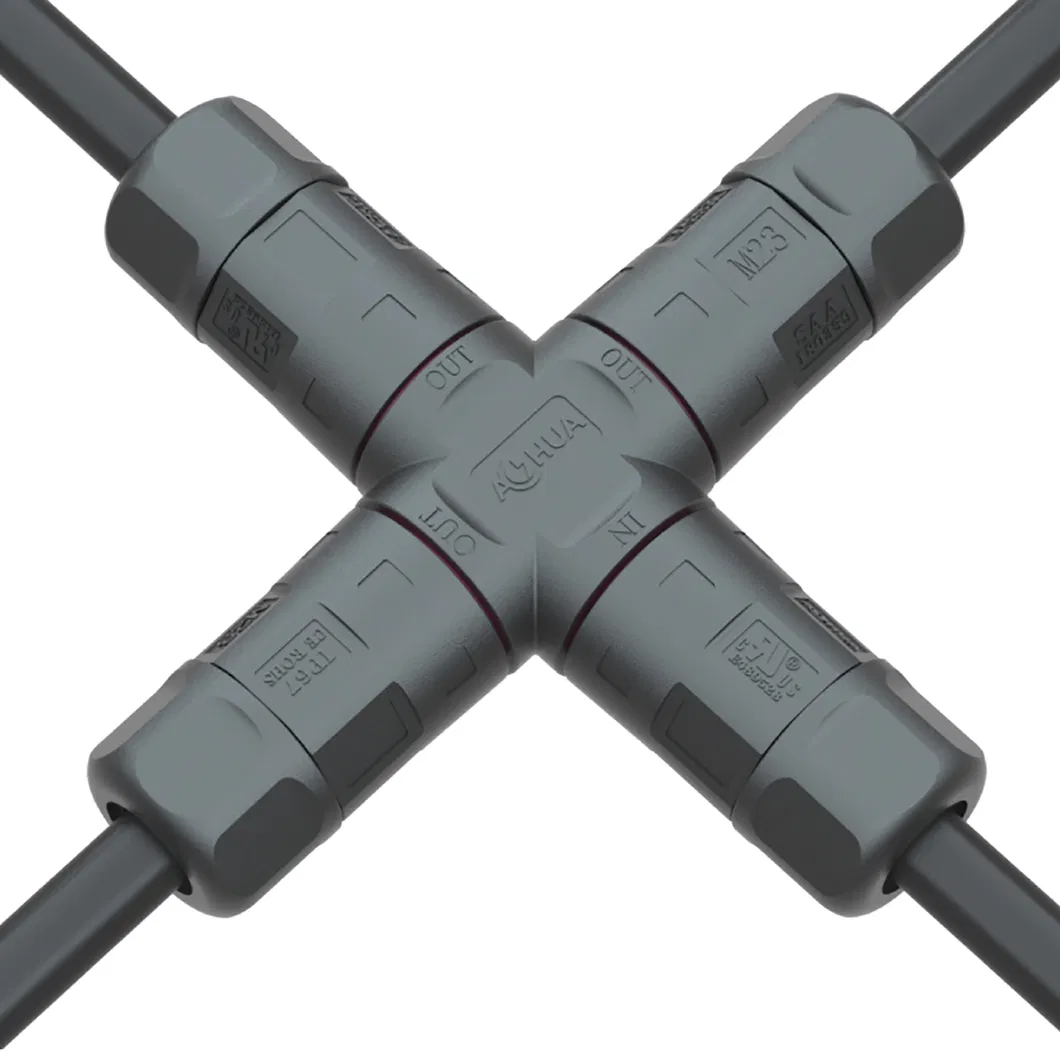

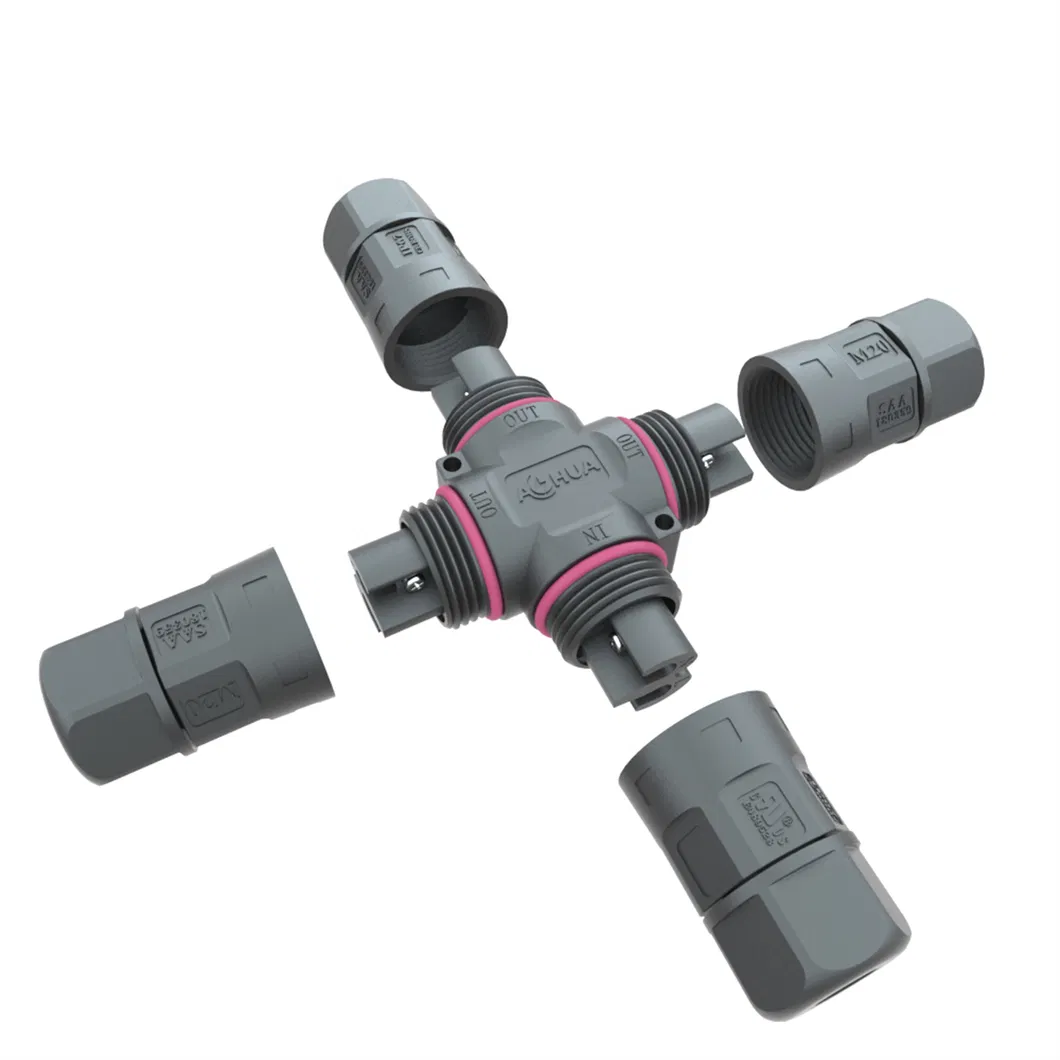

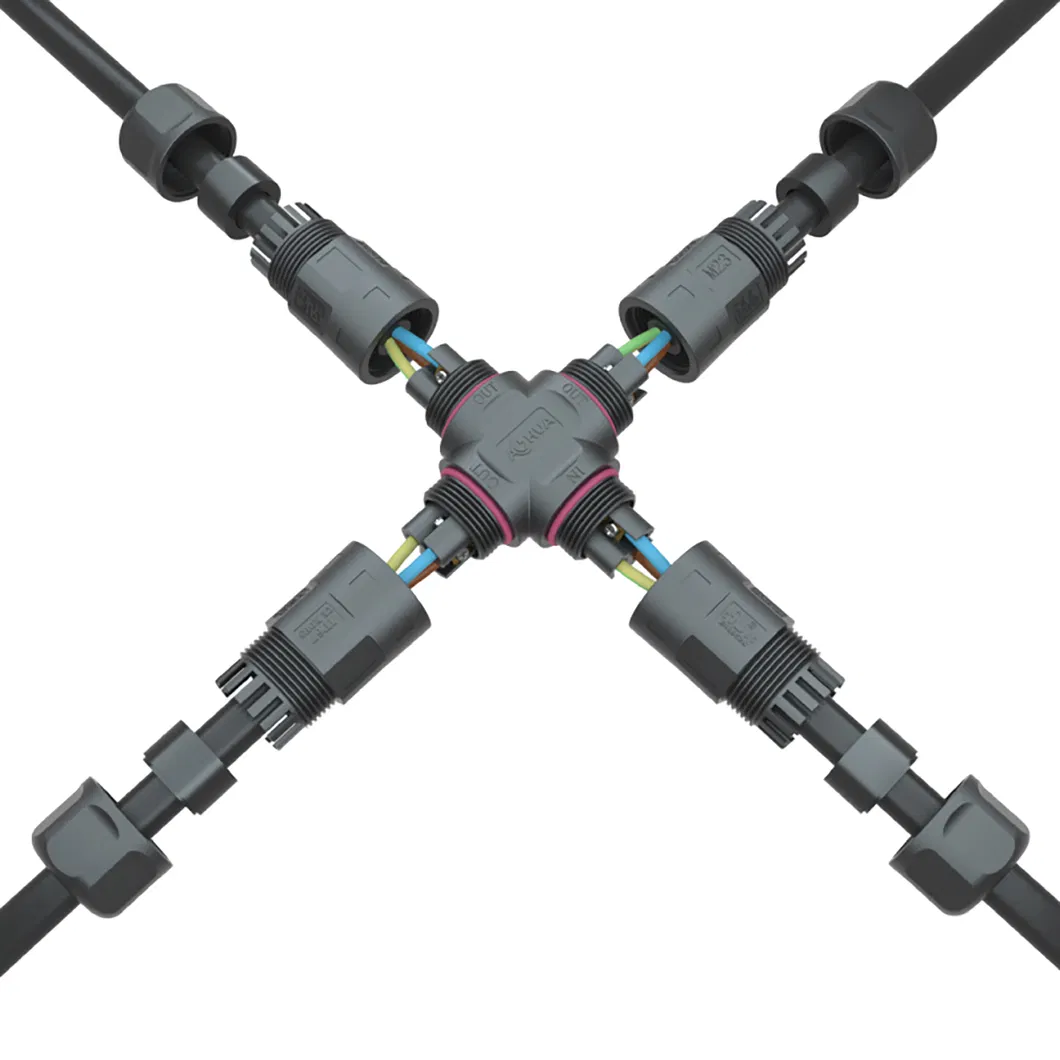

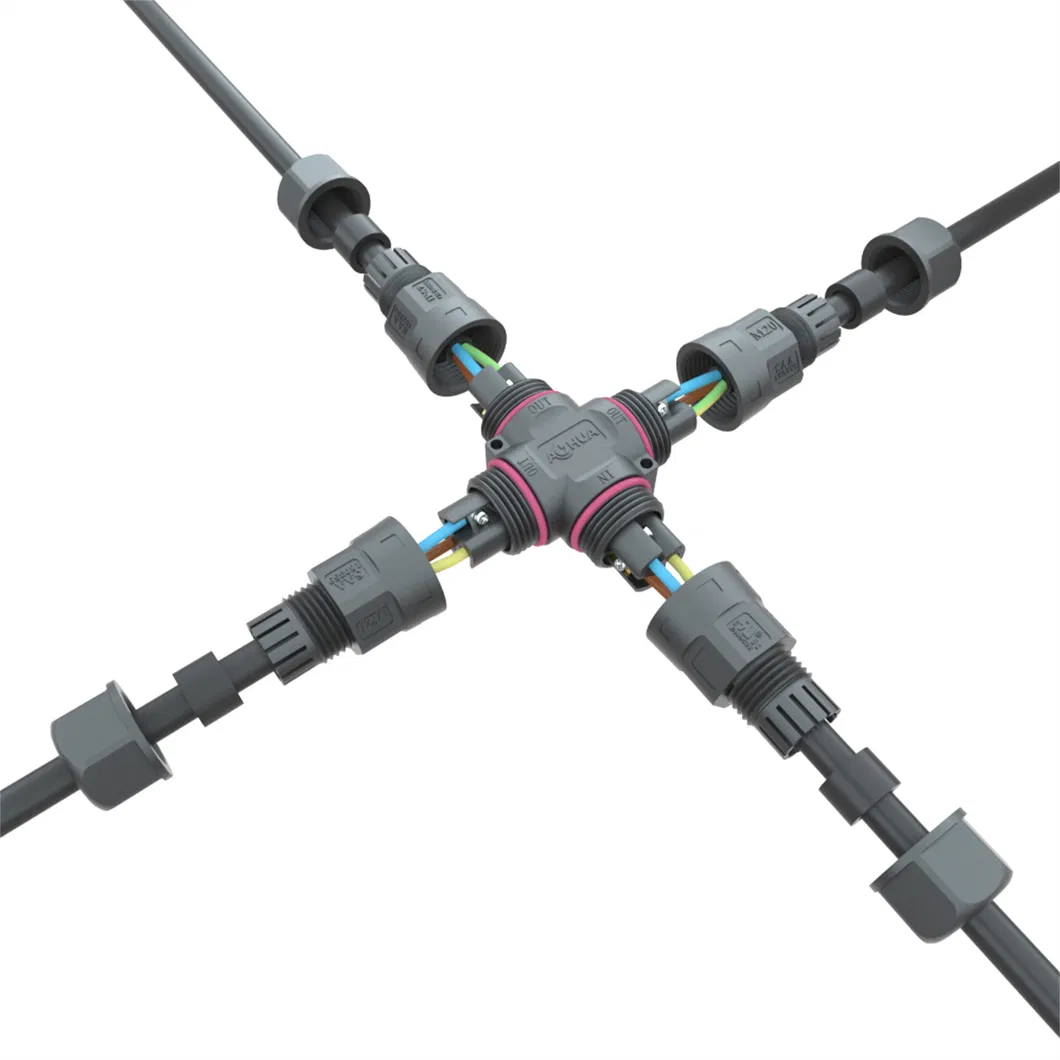

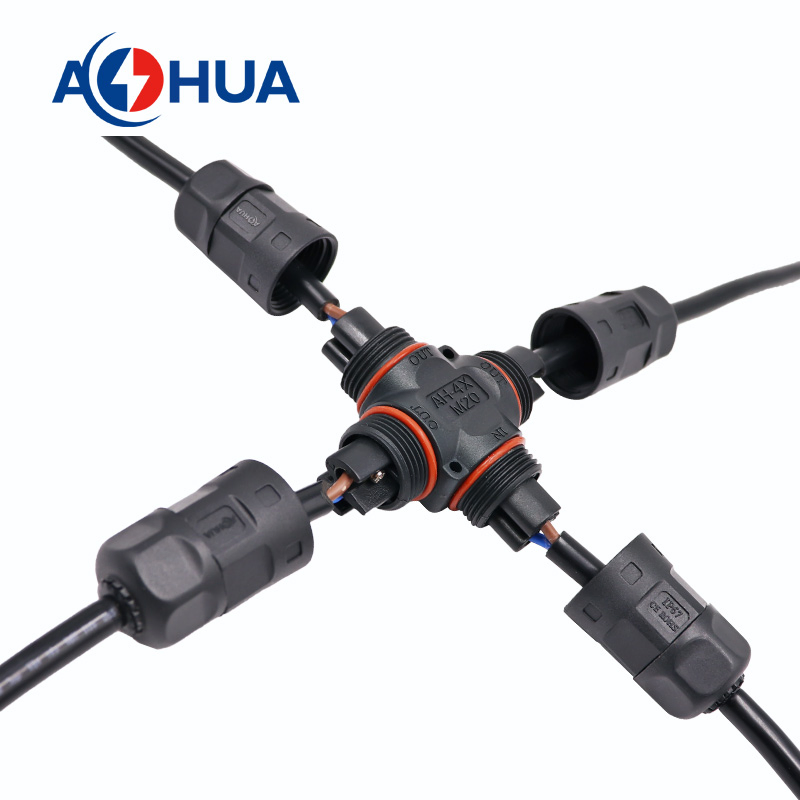

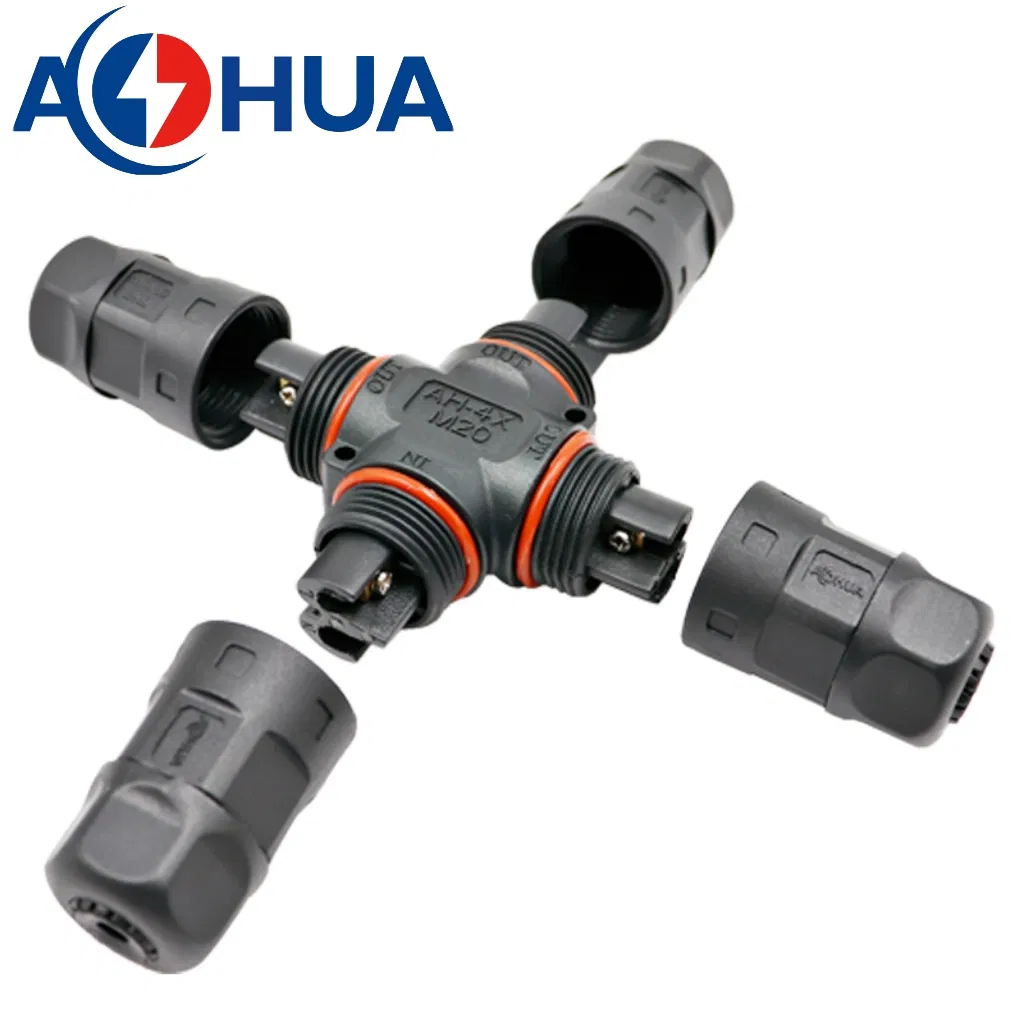

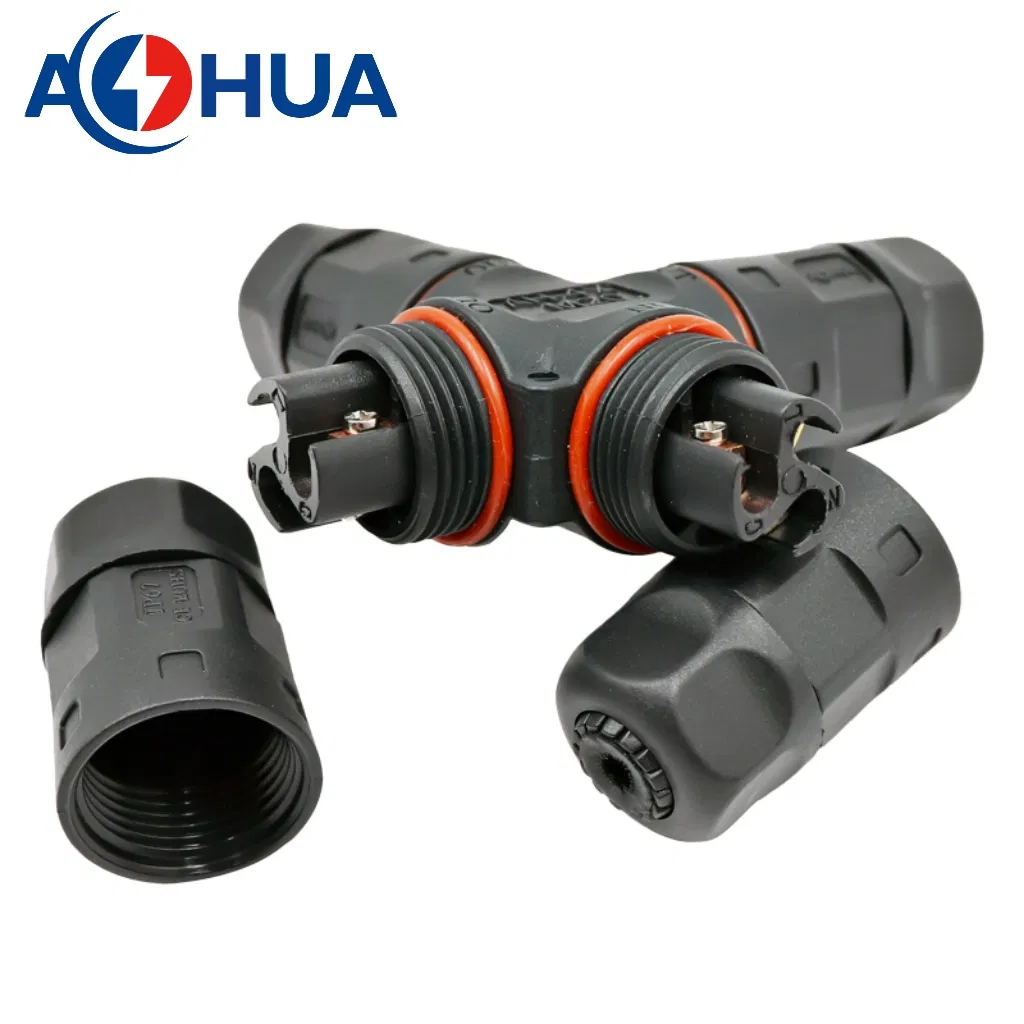

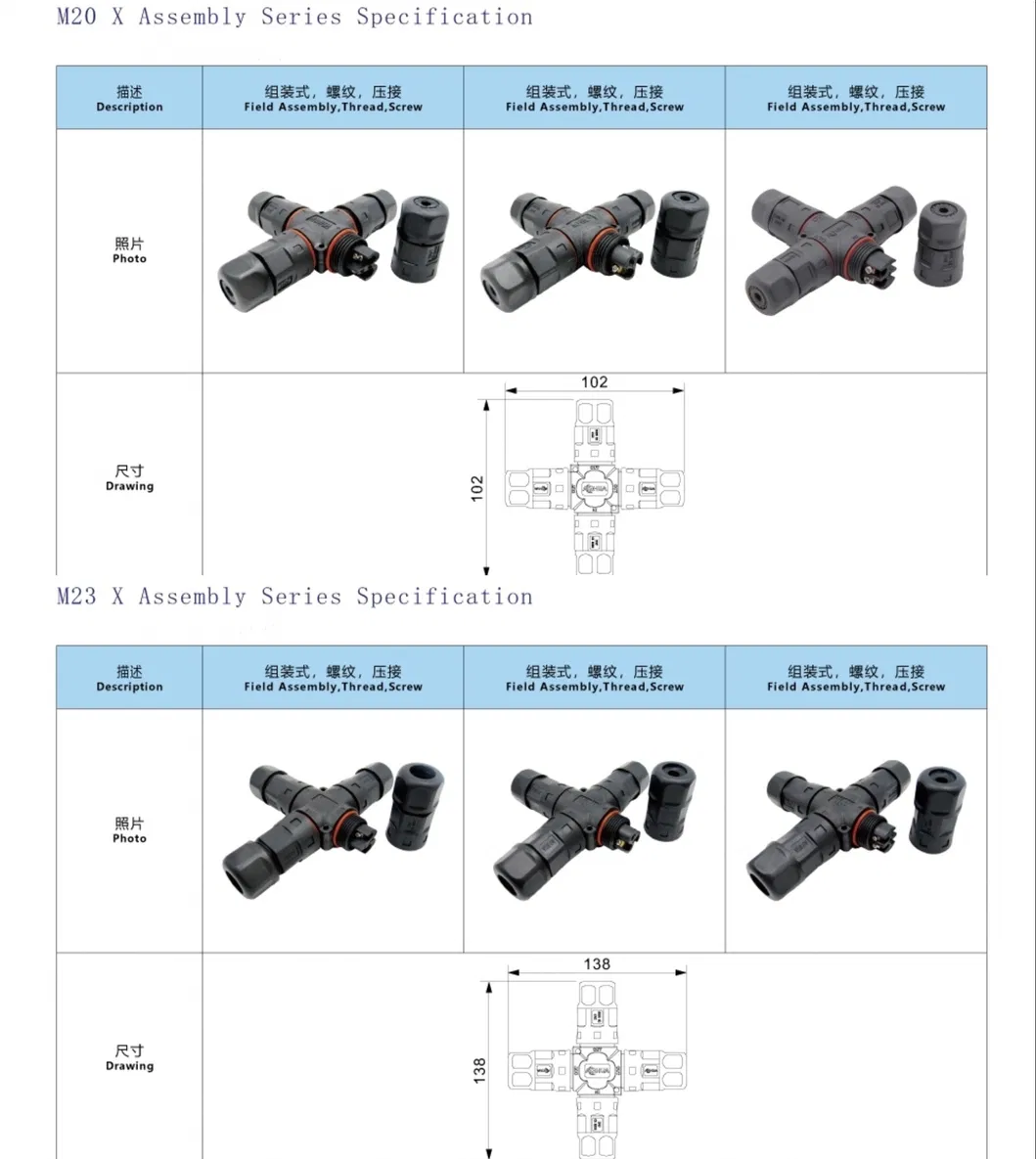

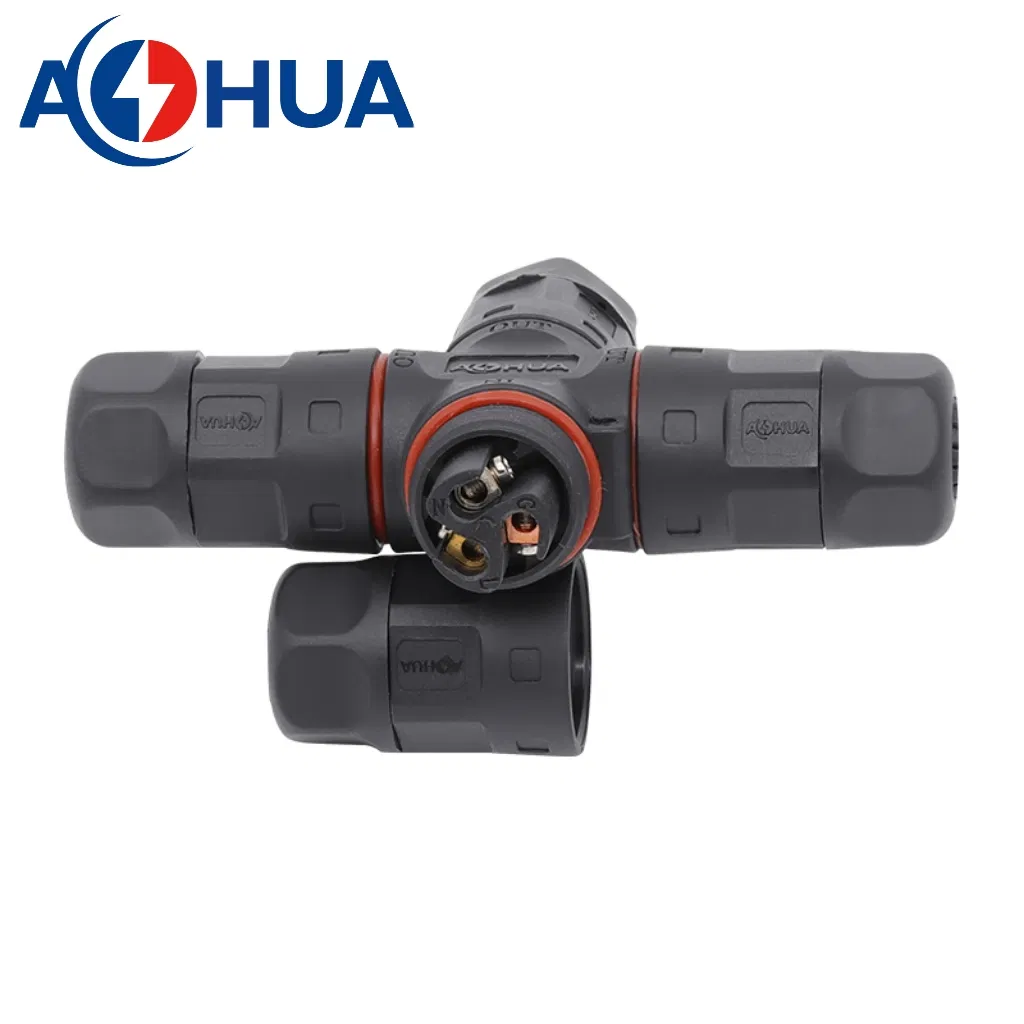

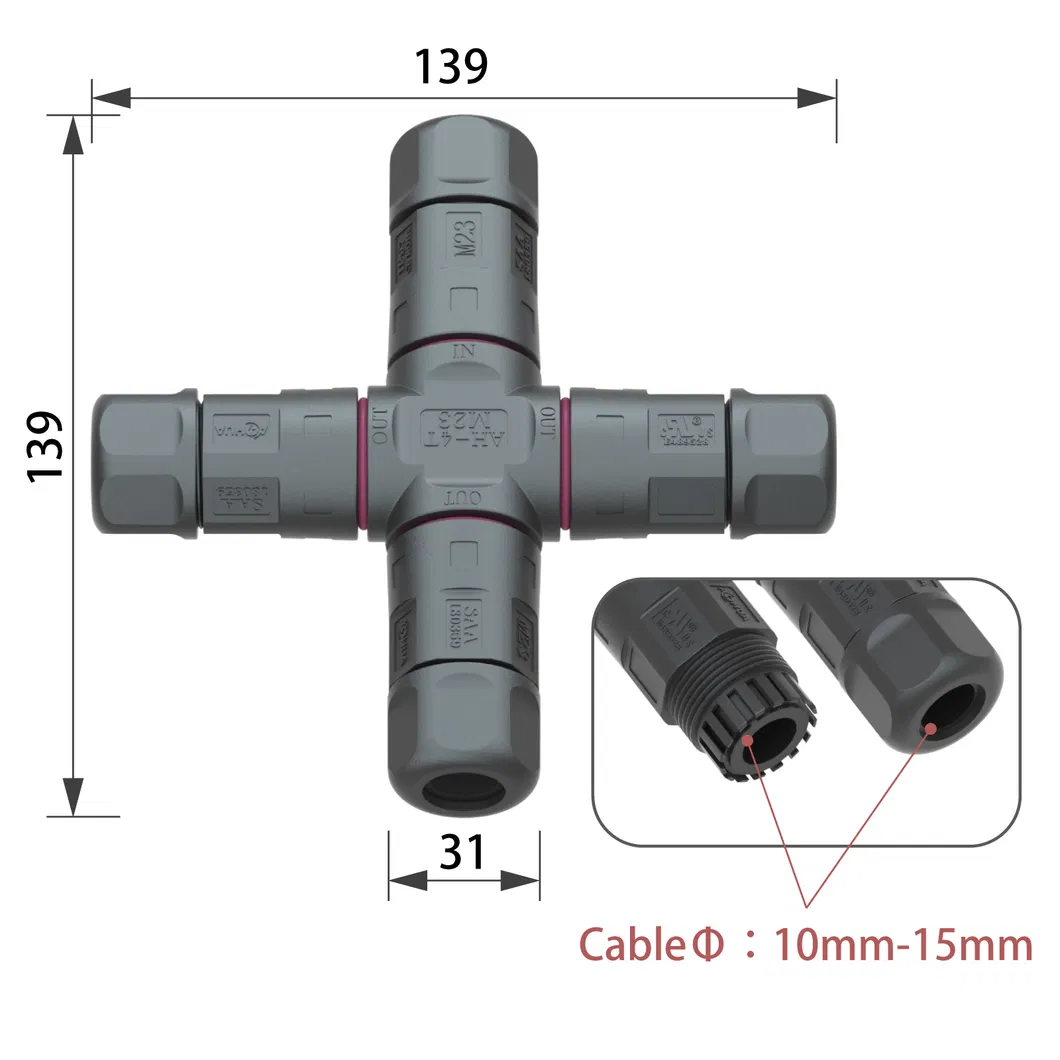

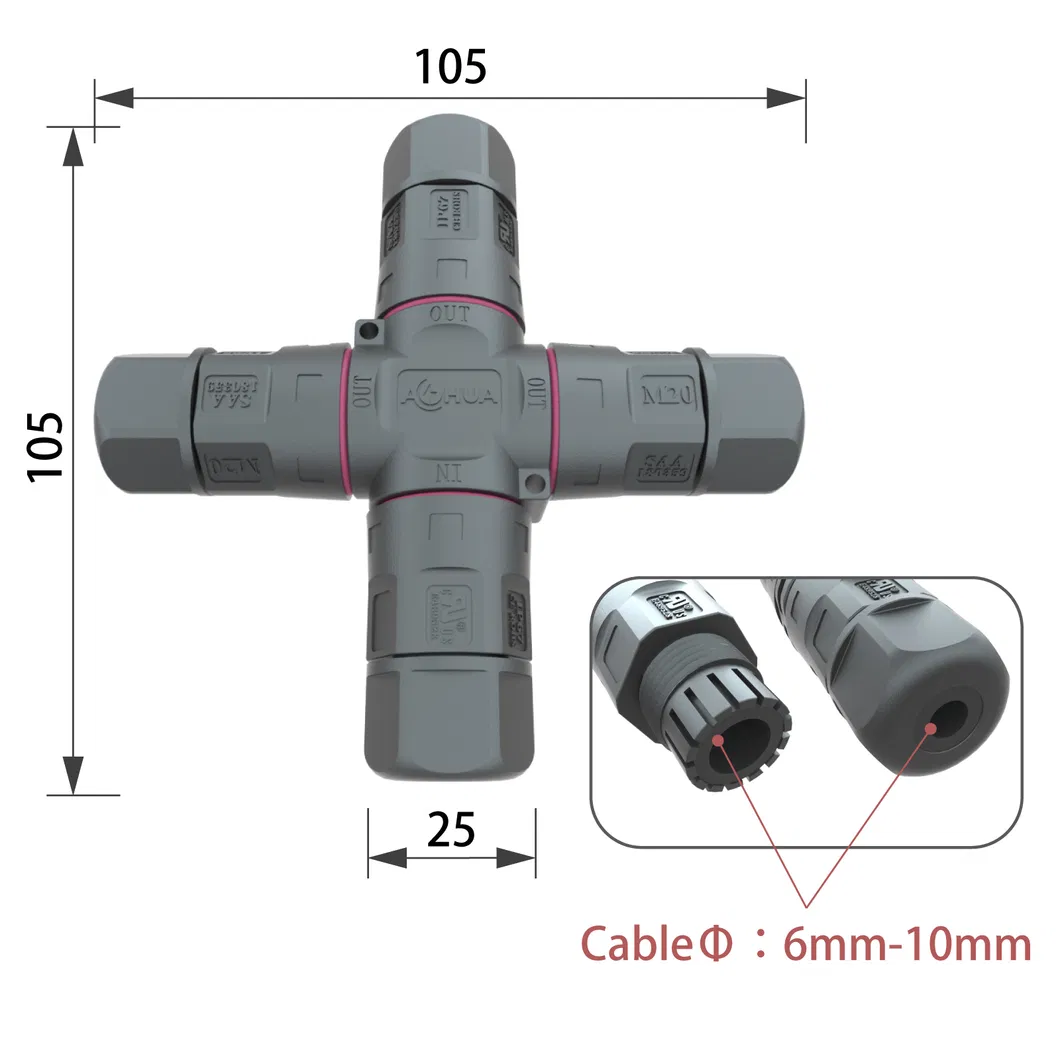

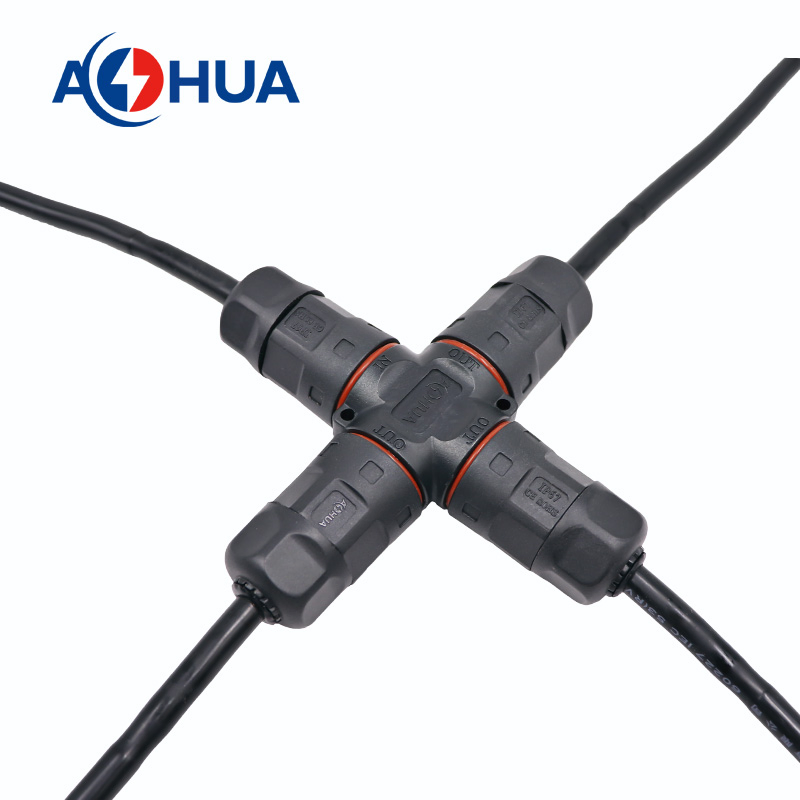

Detalles técnicos e informaciones estructurales de los modelos de conectores para cables tipo X.
| Elementos | Pins | Número de artículo | La tensión nominal | Calificación actual | Wire Gauge | El cable OD. |
|---|---|---|---|---|---|---|
| M20 | 2 | AH M20-2002X01122 | 300V | 20A | ≤ 1,5 mm² | 5,5 mm - 10 mm |
| M20 | 3 | AH M20-2003X01122 | 300V | 20A | ≤ 1,5 mm² | 5,5 mm - 10 mm |
| M23 | 2 | AH M23-3502X01122 | 300V | 35A | ≤ 4,0 mm² | 6,5 mm - 15 mm |
| M23 | 3 | AH M23-3503X01122 | 300V | 35A | ≤ 4,0 mm² | 6,5 mm - 15 mm |
| Clasificación de funcionamiento | -40ºC a +105ºC |
| Nivel impermeable | IP67 / IP68 |
| El cable OD. | El anillo de sellado |
|---|---|

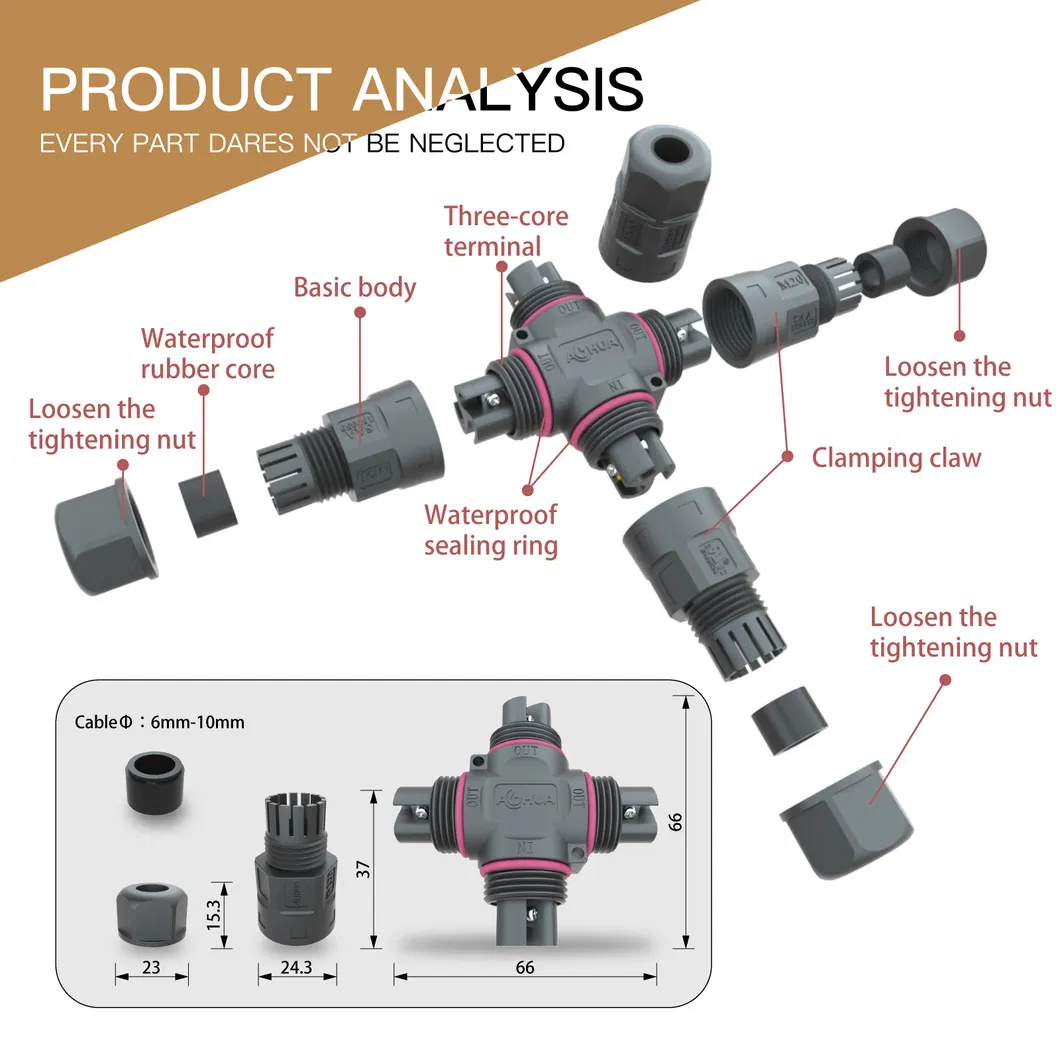

| 5,5 mm - 10 mm | 13 * 9 * 6.5 / 7.5 / 8.5 / 9.5 / 10 mm |
| 6,5 mm - 15 mm | 20,6 * 13 * 7.5 / 8.5 / 10 / 12 / 13 / 15 mm |

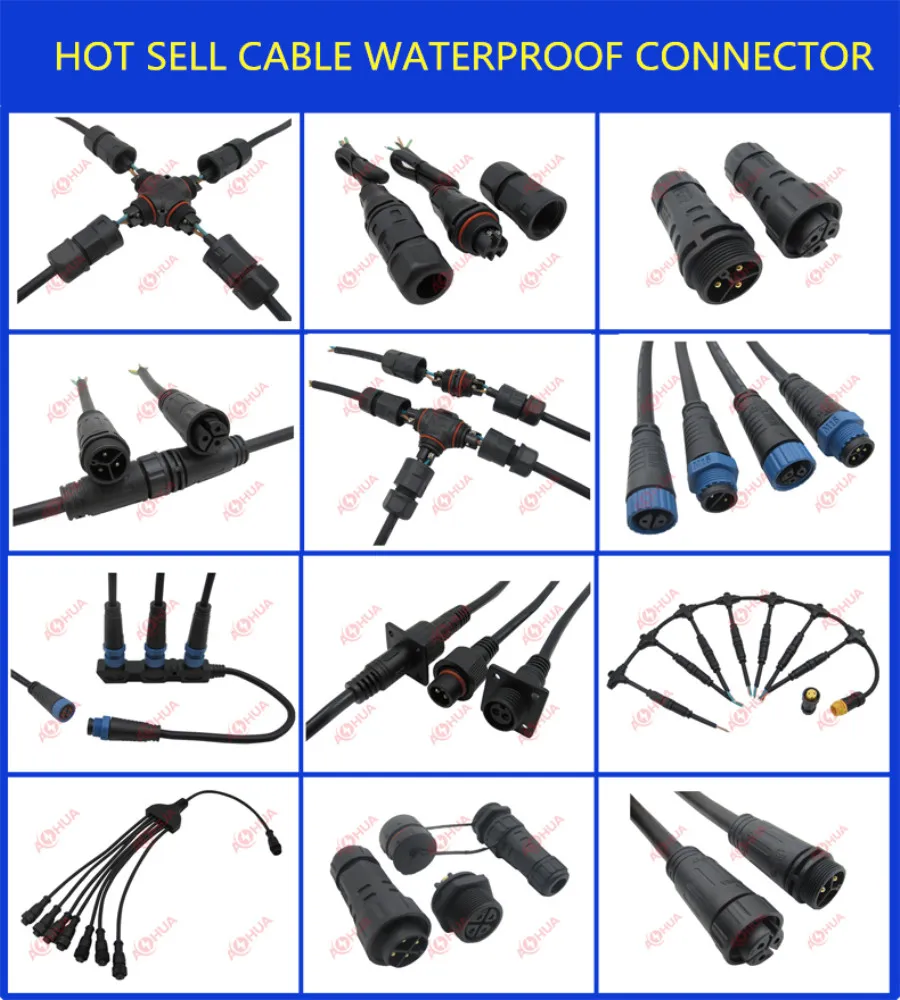

| Tipo de Conector | Descripción Técnica |
|---|---|

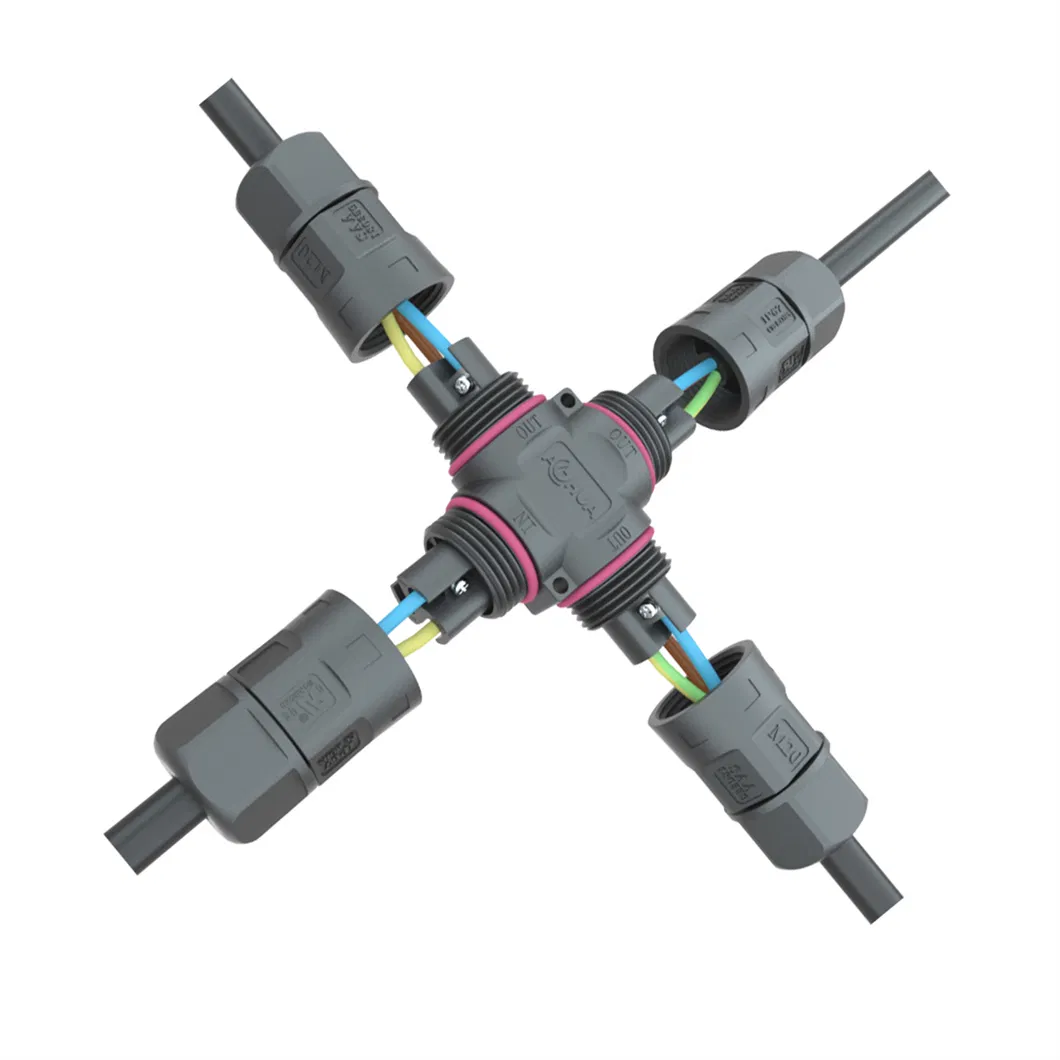

| Conector de Ensamblaje | Hilo a hilo / cable al panel conector impermeable, conector tipo tornillo en L/T |
| Conector en Molde | Conector impermeable de PVC/Nylon/Metal/Aviación, conector CC |
| Conector en T | Conector impermeable en T moldeado |
| Conector en Y | Conector impermeable en Y moldeado |

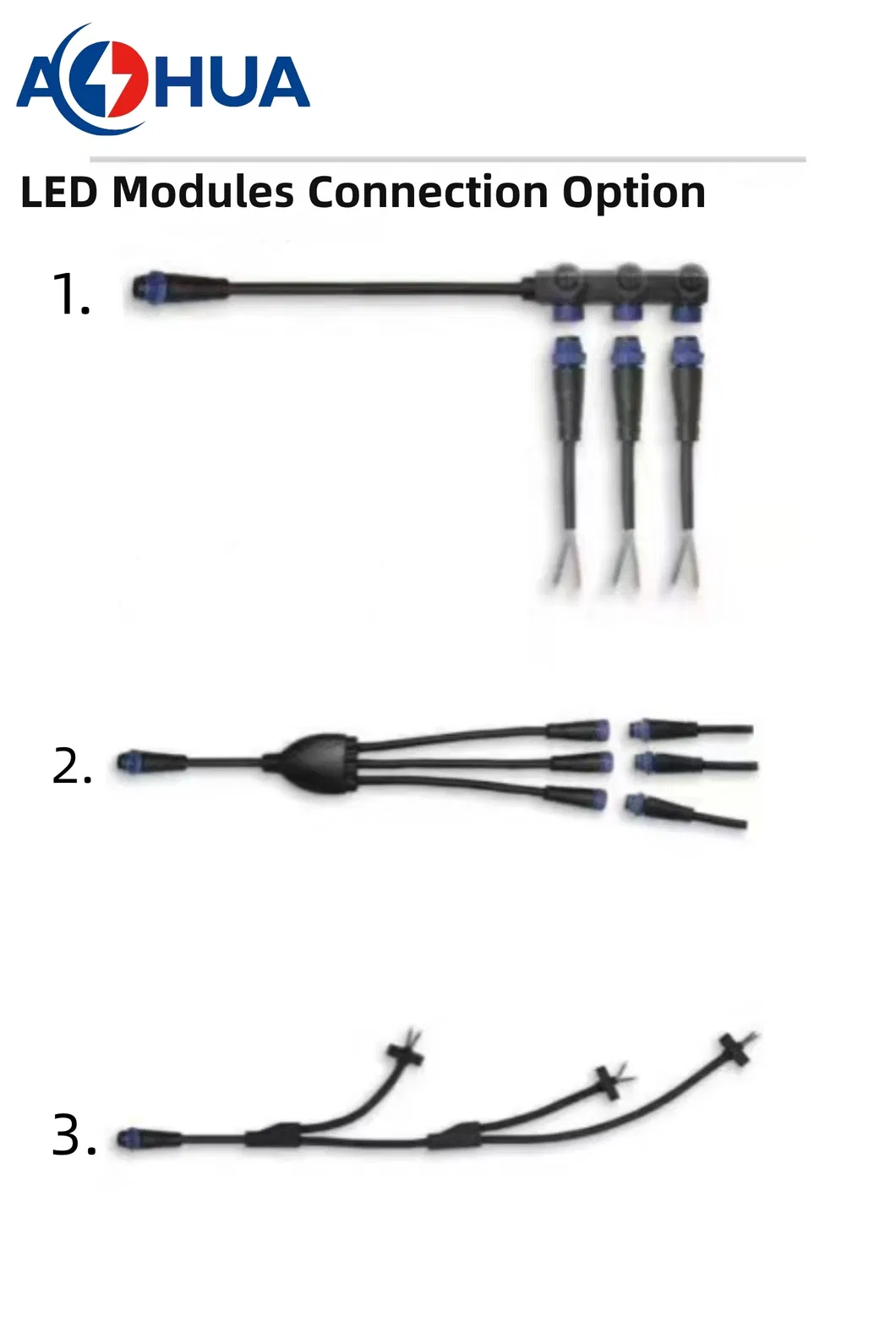

| Distribuidor | Conector LED impermeable de la serie M15/M18 (1 en 2/3/4/5/6 salidas) |

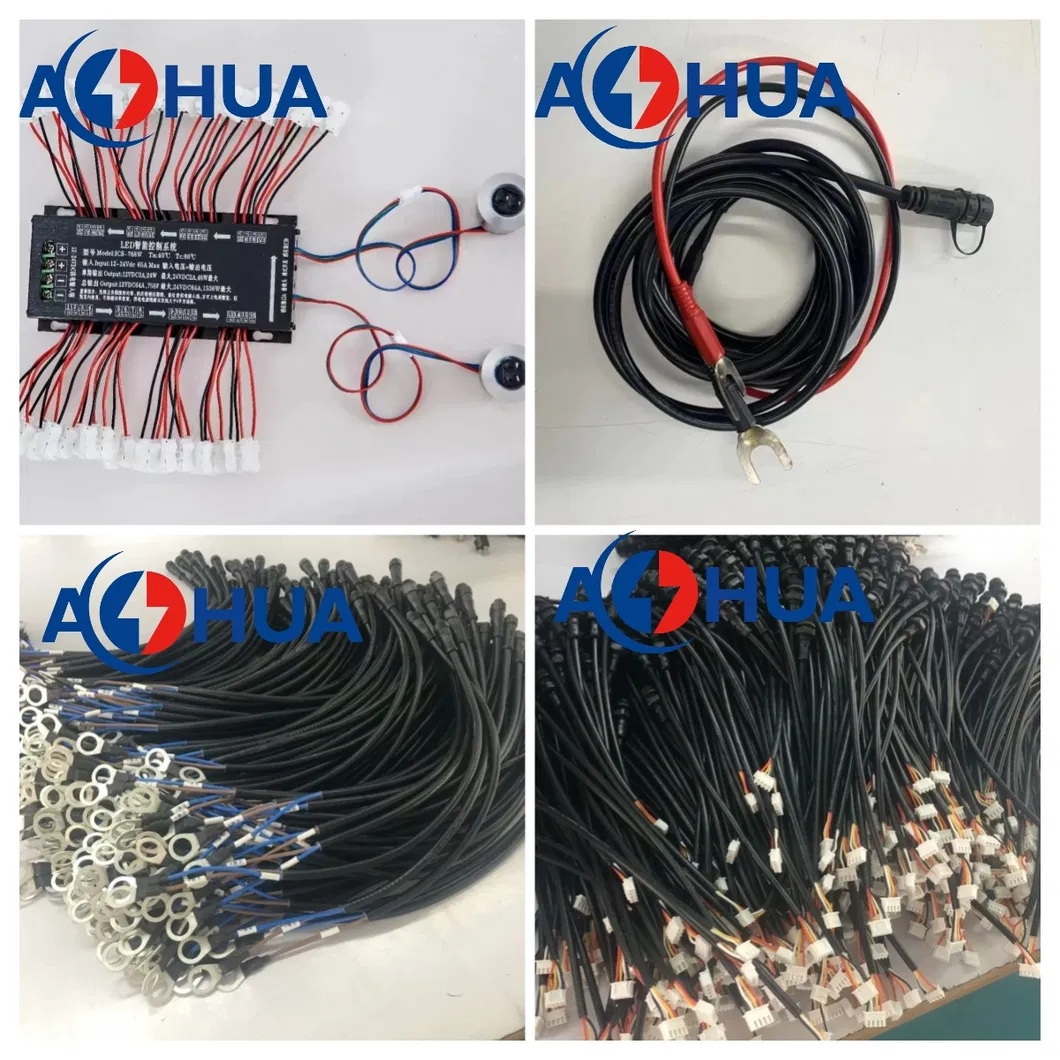

Terminal tipo O, tipo U, terminal de conexión de cable simple y doble, terminal en tubo VE, entre otros modelos estándar de la industria.
Por favor, prepare los siguientes detalles de sus cables antes de realizar su consulta técnica:
El equipo técnico le responderá ofreciéndole la solución correcta en menos de 24 horas.
| La cantidad (conjuntos) | 1 - 500 conjuntos | > 500 conjuntos |
|---|---|---|
| Plazo de entrega (días) | 6 días | A convenir / Negociable |
| Envío | Express (DHL, FedEx, UPS, TNT); Carga aérea, Carga terrestre y Carga marítima. | |

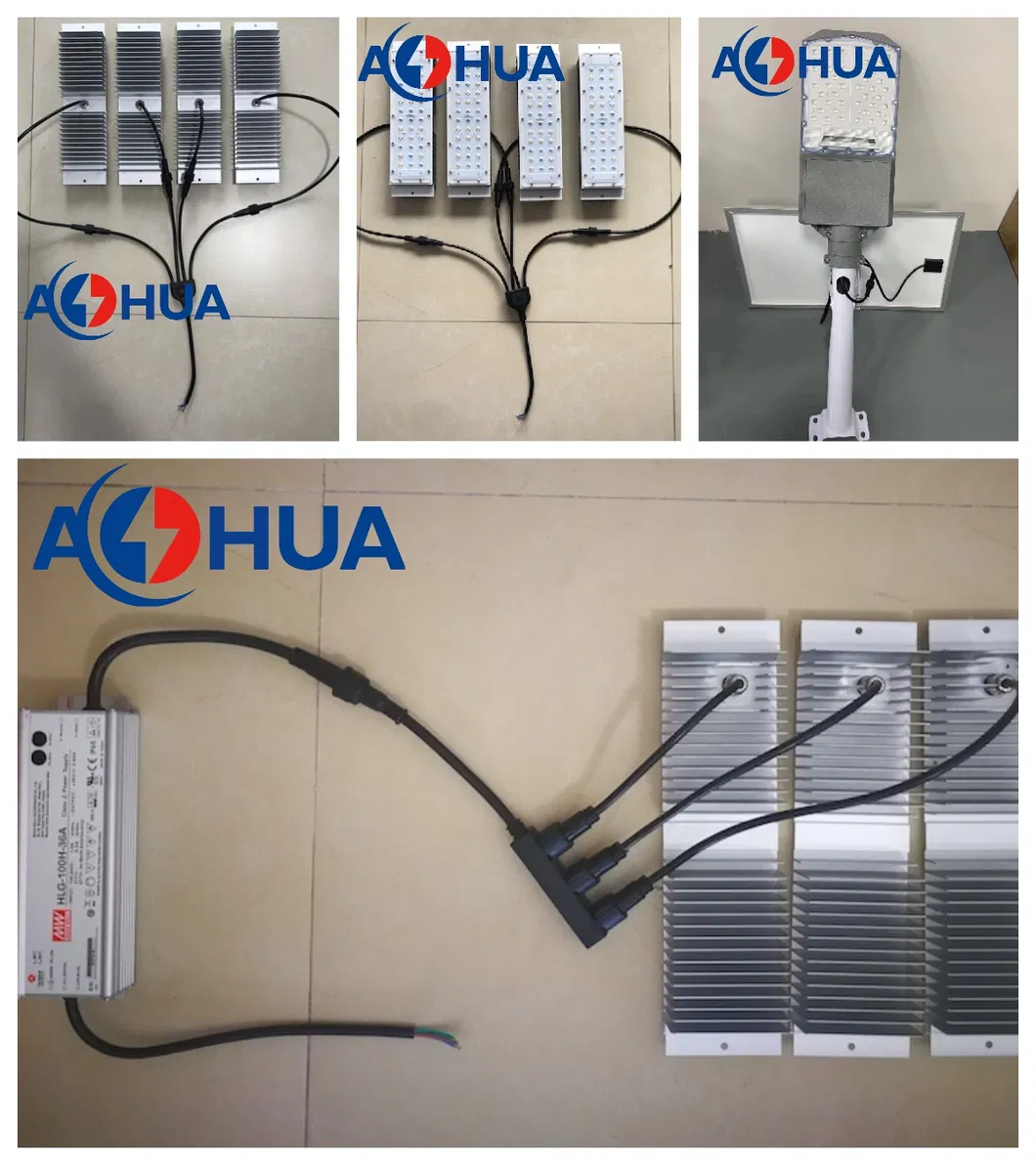

Somos líderes especializados en la investigación, desarrollo y fabricación de conectores impermeables patentados internacionalmente y conectores de alta corriente. Contamos con una gama de productos de hasta 18 series y más de 3000 variedades aplicadas ampliamente en iluminación exterior LED, pantallas, telecomunicaciones, aviación, energías renovables, electrónica marítima y aplicaciones eléctricas automotrices.

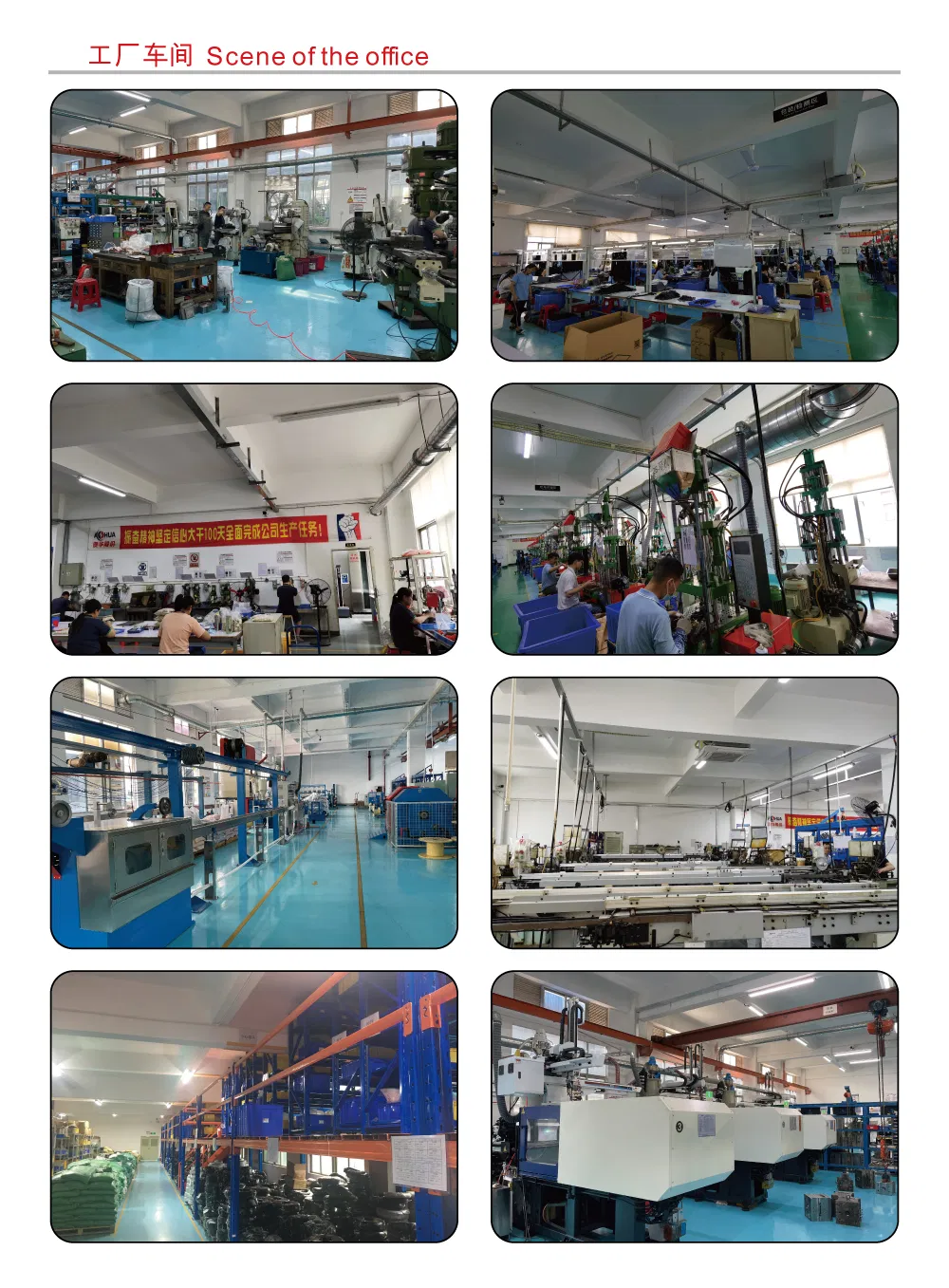

Nuestras instalaciones cuentan con maquinaria avanzada de simulación ambiental y un equipo experimentado para el desarrollo de ensambles personalizados de conectores y cables a medida.

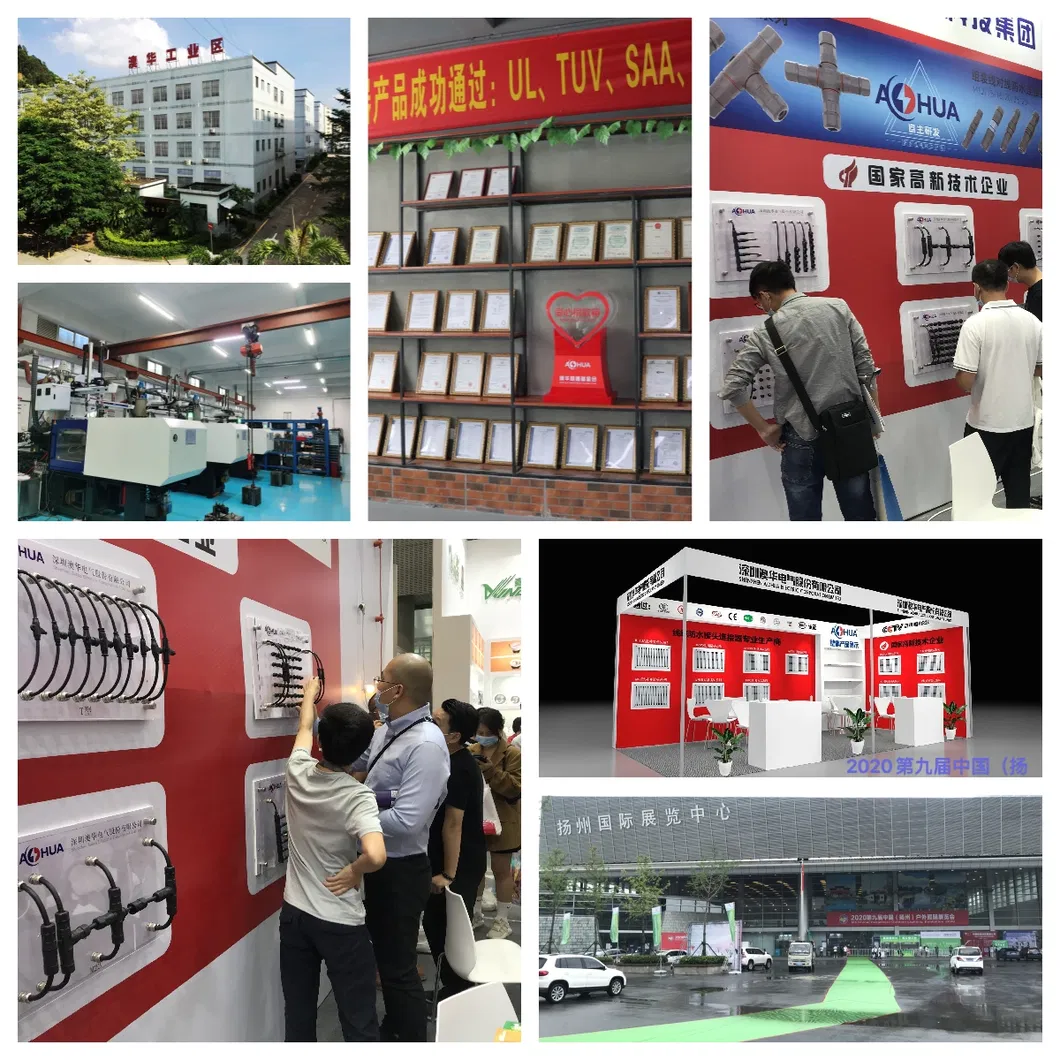

Somos una fábrica de producción especializada en conectores impermeables industriales y cables personalizados.
Deberá confirmar los siguientes parámetros antes de realizar su pedido: corriente nominal, número de contactos, estilo de acoplamiento, calibre del cable, longitud del cable y el material requerido.
Podemos proporcionarle muestras del producto. Los gastos de envío serán cubiertos por el solicitante aportando su número de cuenta de servicio de mensajería (DHL/FedEx/UPS).
El conector se fabrica típicamente en Nylon o PVC de alta resistencia mecánica. Para los cables y fundas aislantes empleamos PVC, caucho o silicona según las especificaciones térmicas y ambientales del proyecto.
La calidad es nuestra máxima prioridad. Llevamos a cabo un riguroso control en cada fase del proceso de ensamble, cumpliendo con los estándares internacionales ISO 9001 e ISO 14001.
Sí, cualquier requerimiento especial puede ser evaluado. Nuestro equipo de diseño e I+D puede adaptar y personalizar los productos basándose en sus dibujos, bosquejos o requisitos de uso final.
