Conector rectangular hembra eléctrico de inserción rápida serie J30J
Nuestra serie J30J se destaca como el epítome de la excelencia, correspondiendo a la perfección a la reconocida serie MDM estadounidense. Con una impresionante variedad de configuraciones de pines, incluyendo 9, 15, 21, 25, 100, 37, 51, 66 y 31 pines, estos conectores representan una alta densidad de contacto. El innovador diseño de sonda de cable trenzado (contacto de torsión) permite alojar secciones de cable que van desde 0,1mm² hasta 0,15mm², lo que garantiza un rendimiento impecable.
Exterior: Fabricado de aleación de aluminio de calidad superior.
Separación de contactos: Medida con precisión a 0,05'' / 1,27mm.
Características Principales
Experimente la eficacia de las capacidades de conexión rápida con esta serie superior.
La conexión terminal cuenta con una técnica de crimpado robusta, compatible con secciones de núcleo de cable de 0,1mm² a 0,15mm². Además, hay disponible una opción de cable de 0,07mm² para modelos especializados.
Diseñada para mayor comodidad, la pieza de enchufe es un extremo libre, mientras que la pieza de enchufe permanece fija, asegurando conexiones seguras. Para aquellos que buscan zócalos de placa impresos, consulte la nomenclatura y las dimensiones estándar.
La flexibilidad de instalación permite P44 componentes de montaje tipo o M2 tornillos de cabeza alomada transversal de longitud adecuada.
Modelo de conexión de enchufe disponible: J30JA-9,15,21,25,31,37,51,66,74,100,144TJ
Elija entre un modo de ensamblaje de conector hembra versátil: J30JA-9,15,21,25,31,37,51,66,74,100,144ZK(N,N-J,W,W-J)
Especificaciones Técnicas
Parámetro
Detalle de Especificación
Número de pieza
J30JA-9ZK.. Y J30JA-9TJ..
Categorías
Conectores, interconexiones
Familia
Conector rectangular en miniatura
Serie
J30J
Resistencia de contacto
<=10m ohmios
Estado de la pieza
Activo
Resistencia de aislamiento
>=5000m ohmios
Tensión de rigidez dieléctrica
800V
Temperatura ambiente
-55 - +125°C
Vida útil mecánica
500 veces
Impacto
735m/s² 11ms
Característica de montaje
3A
Vibración aleatoria
Densidad espectral de potencia 0,4G²/HZ aceleración total valor rms 23,1G
Vibración
10HZ-2000HZ 196M/S²
Funciones J30J-ZKP
Con una amplia variedad de especificaciones principales, seleccione entre 9, 15, 21, 25, 31, 37, 51, 66, 74, o 100 núcleos para una conectividad personalizada.
La incorporación de pasadores elásticos de línea de caucho (agujas de torsión) garantiza una alta densidad de contacto, lo que eleva los estándares de rendimiento.
Área del núcleo del alambre: 0,1mm²-0,15mm²
Nuestros conectores vienen con componentes de bloqueo adaptados a las especificaciones de pedido. Exclusión de componentes compactos especificando esta preferencia en el contrato.
Conforme a GJB2446, nuestro producto cumple con los estrictos requisitos descritos en la "especificación general para conectores eléctricos rectangulares ultrapequeños para colocación de carcasas", equivalente a mil-C-83513.

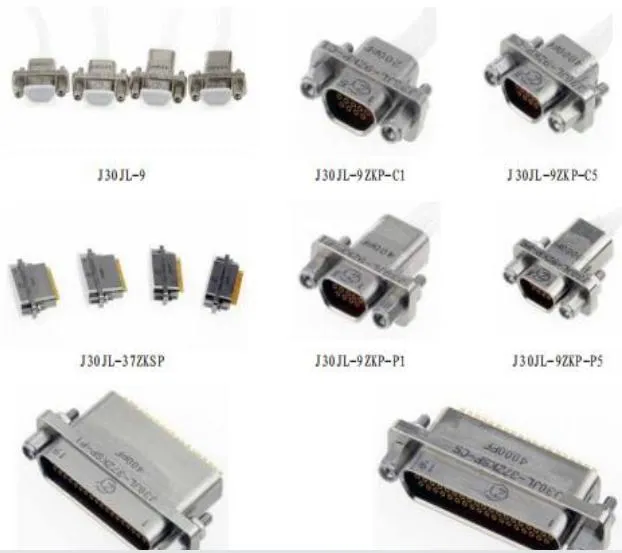

Fotos Detalladas
Conector eléctrico de bloqueo rápido micro rectangular serie J30JA
•El rendimiento del producto cumple los estrictos requisitos de GJB2446, que es equivalente a los altos estándares establecidos por mil-C-83513, lo que garantiza una fiabilidad excepcional.
•El producto incorpora una robusta carcasa de protección metálica, alineada con los productos de la serie MDM de Estados Unidos, ofreciendo una protección superior.
•Número de núcleos: Disponible en nueve especificaciones completas: 9, 15, 21, 31, 37, 100, 74 y 51 núcleos, que proporcionan opciones versátiles para diversas aplicaciones.
•El contacto positivo presenta un sofisticado diseño de pasador elástico multifilar (aguja de torsión), con alta densidad de nodos para una conectividad mejorada.
•Separación 1,27mm
•El área del núcleo del alambre oscila entre 0,1mm² y 0,15mm². Además, hay flexibilidad para utilizar un alambre de 0,07mm², con un modelo especializado adaptado para aplicaciones únicas de un solo producto.
•Una variación de extremo de cola está disponible para satisfacer los requisitos de separación de los agujeros de la placa de circuito impreso, demostrando adaptabilidad.

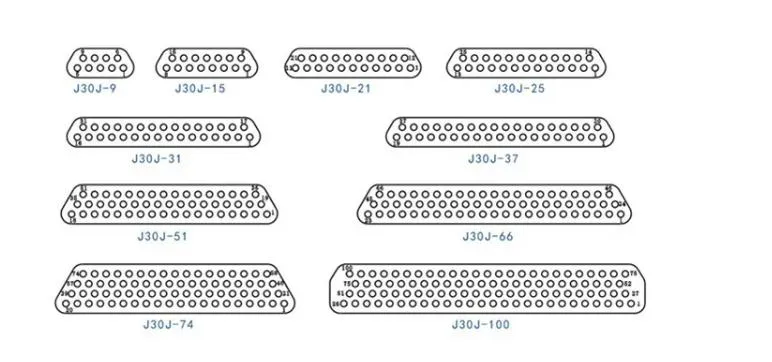

Arreglos de Contacto
Conector de clavija de vista frontal

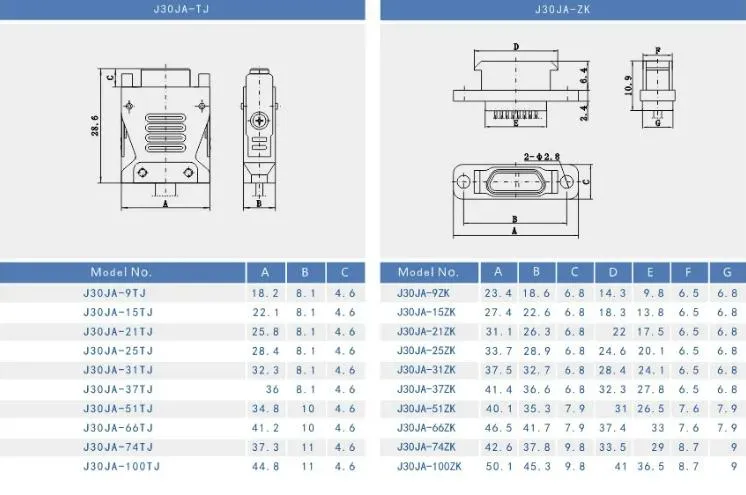

Dibujo de Referencia (mm)
(TJ para conector macho con contacto, ZK para conector hembra con conector hembra)
Aplicaciones
✔Aviónica y Radares: Ideal para sistemas de aviónica y radar de alto rendimiento, asegurando precisión y fiabilidad en condiciones exigentes.
✔Misiles y Sistemas de Guía: Diseñados para misiles críticos y tecnologías de guía, ofreciendo conexiones seguras y estables.
✔Equipo de a Bordo: Perfecto para sistemas de a bordo, asegurando una conectividad fiable en todo el equipo.
✔Sistemas de Telecomunicaciones: Mejora los equipos de telecomunicaciones con un rendimiento y durabilidad sólidos.
✔Sistemas de Navegación: Admite tecnologías de navegación con conectividad fiable y precisa.
✔Centros de Investigación: Esenciales para entornos de investigación que requieren conexiones de alta fidelidad.
✔Aplicaciones Médicas: Asegura conexiones seguras y eficaces en aplicaciones de tecnología médica.
✔Cable a Cable: Proporciona una conectividad perfecta de cable a cable, garantizando una transmisión eléctrica fuerte y eficiente.
✔Placa a Cable: Facilita las conexiones placa a cable, ofreciendo flexibilidad y fiabilidad.
✔Placa a Cable de Montaje Superficial (SMT): Optimizada para aplicaciones de montaje superficial, garantizando una integración compacta y eficaz.

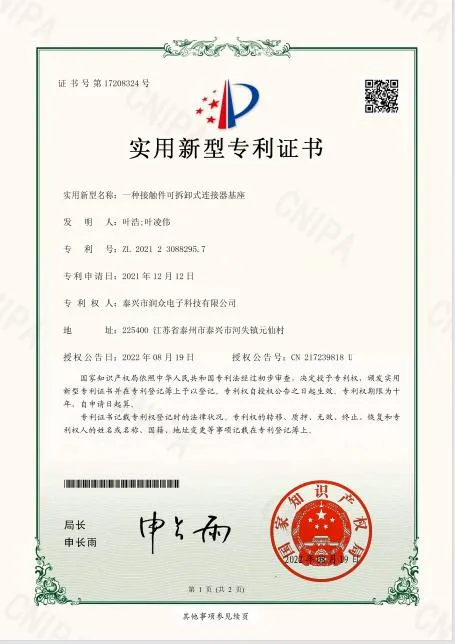

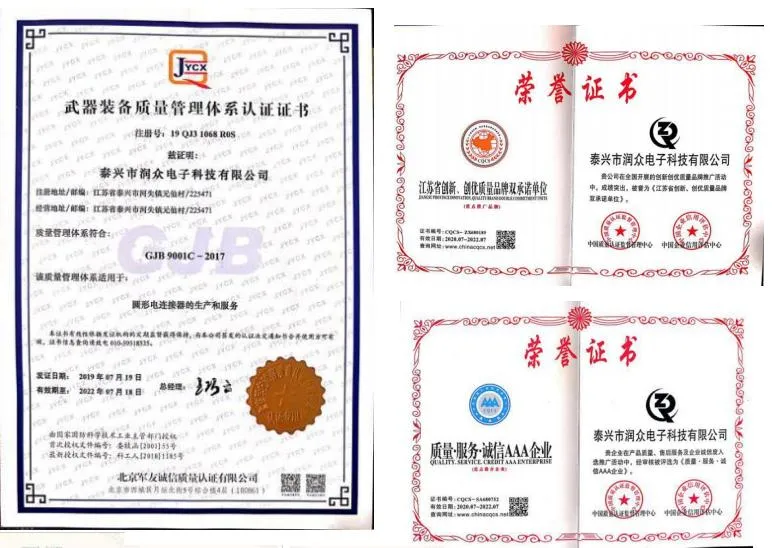

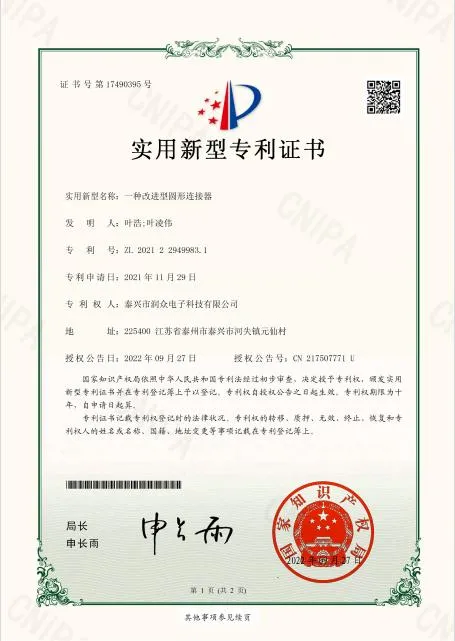

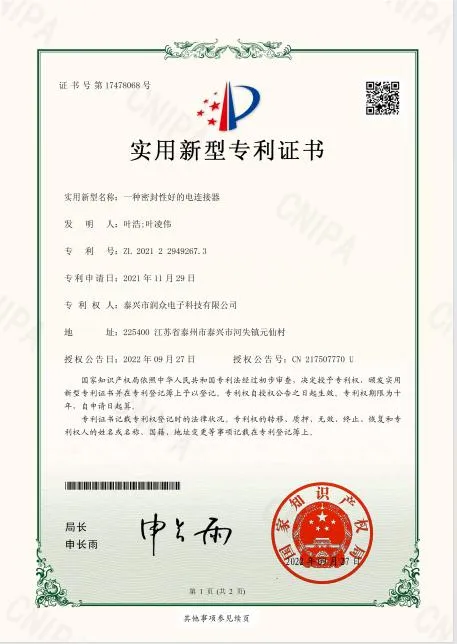

Certificaciones

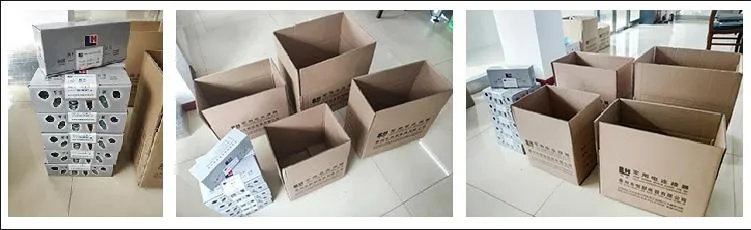

Embalaje y Envío
