Visión General
Proceso de dar un título
RoHS, CE, ISO 9001
Solicitud
UHF, FPC, Microonda, Automóvil
Resistencia de contacto
3.8mΩ
Material de los contactos
Latón
Tratamiento de superficies
Cadmio Revestimiento del
Alojamiento
Aleación de aluminio
tamaño
j30ja-zk
aislante
plásticos termoendurecibles
vida útil
500 veces
temperatura de funcionamiento
-55-125 ℃
tipo de conector
conectores micro rectangulares
longitud del cable
500mm / personalizado
piezas de contacto
chapado de oro de aleación de cobre
Paquete de Transporte
460 x 360 x 320
Especificación
mil-26482
Capacidad de Producción
20000pairs/año
Descripción del producto
Conector rectangular hembra eléctrico de inserción rápida serie J30J
Los productos de la serie J30J corresponden a los productos de la serie MDM estadounidense. Admite números de pines que incluyen 9, 15, 21, 25, 31, 37, 51, 66, 100. Adopta una sonda de cable trenzado (pin de torsión) con alta densidad de contacto; el área de sección del cable adecuada es de 0,1mm²~0,15mm².
Carcasa: Aleación de aluminio
Separación de contactos: 0,05'' / 1,27mm
Características principales
Esta serie de productos puede realizar un rápido plug-in.
La conexión del terminal entre el contacto y el cable está engastando, y el área de sección transversal del núcleo del cable es 0,1 mm2-0,15 mm2. Además, también se puede utilizar un cable de 0,07 mm2 (modelo especial).
La parte de enchufe de este producto es un extremo libre, y la parte de enchufe es un extremo fijo, que no se puede intercambiar. La parte del zócalo puede ser engarzada, tarjeta impresa y otras formas.
Para la instalación de la pieza de zócalo, puede elegir componentes de montaje tipo M2 o tornillos de cabeza alomada transversal P44 de longitud adecuada.
Modelo de conexión de enchufe#: J30JA-9,15,21,25,31,37,51,66,74,100,144TJ
Modo de montaje de la toma#: J30JA-9,15,21,25,31,37,51,66,74,100,144ZK(N,N-J,W,W-J)
| Parámetro técnico |
Especificación detallada |
| Número de pieza |
J30JA-9ZK.. Y J30JA-9TJ.. |
| Categorías |
Conectores, interconexiones |
| Familia |
conector rectangular en miniatura |
| Serie |
J30J |
| Resistencia de contacto |
<=10m ohmios |
| Estado de la pieza |
Activo |
| Resistencia de aislamiento |
>=5000m ohmios |
| Tensión de rigidez dieléctrica |
800V |
| Temperatura ambiente |
-55 a +125°C |
| Vida útil mecánica |
500 veces |
| Impacto |
735m/s2 11ms |
| Característica de montaje |
3A |
| Vibración aleatoria |
Densidad espectral de potencia 0,4G2/HZ aceleración total valor rms 23,1G |
| Vibración |
10HZ-2000HZ 196M/S2 |
J30J-ZKP Características adicionales:
Número de núcleos: Existen 10 especificaciones para elegir 9, 15, 21, 25, 31, 37, 51, 66, 74 y 100 núcleos. Pasador elástico de la línea de caucho (aguja de torsión) con alta densidad de contacto. El producto cumple con los requisitos de GJB2446 (especificación general para Conectores eléctricos rectangulares ultrapequeños, equivalente a MIL-C-83513).

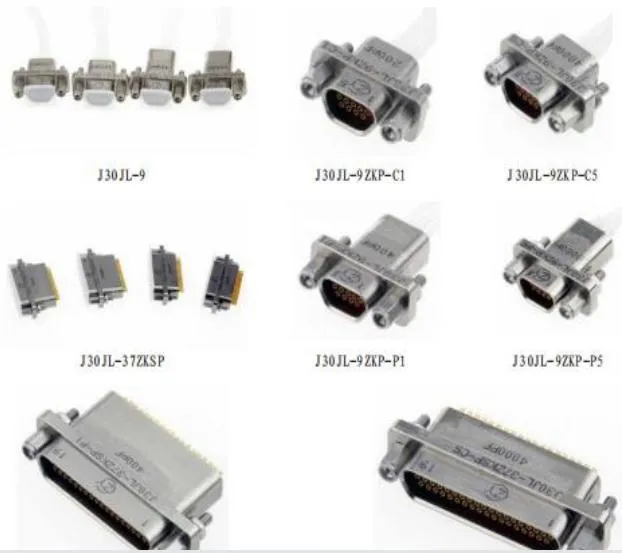

Fotos detalladas
Conector eléctrico de bloqueo rápido micro rectangular serie J30JA
• El rendimiento cumple los requisitos de GJB2446 (MIL-C-83513)
• Cubierta de protección metálica, compatible con serie MDM
• Pasador elástico trenzado (aguja de torsión) de alta densidad
• Separación estándar de 1,27mm

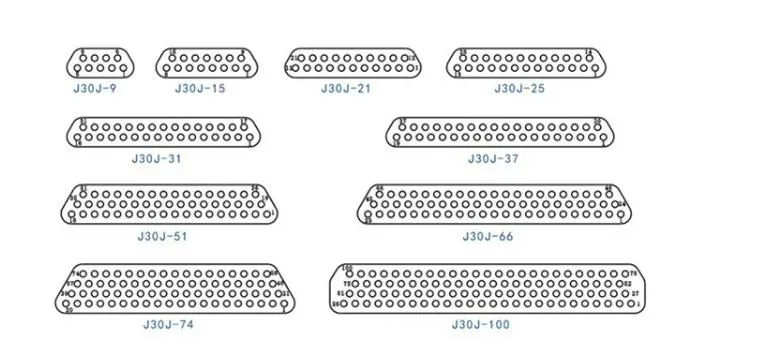

Arreglos de contacto (Vista frontal del conector de clavija)

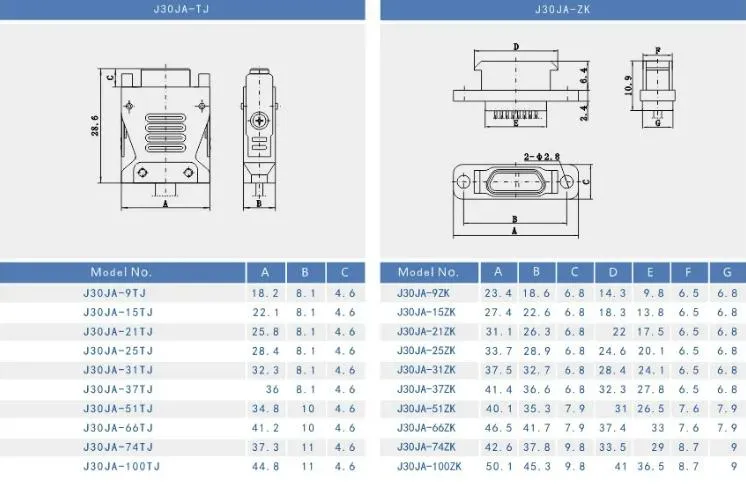

Dibujo de referencia (mm) y configuraciones (TJ para macho, ZK para hembra)
Aplicaciones principales
Aviónica y sistemas de radares
Misiles y sistemas de orientación aeroespacial
Equipo de control a bordo y sistemas de navegación
Sistemas de telecomunicaciones y centros de investigación
Dispositivos médicos de alta precisión
Instalaciones de cable a cable, placa a cable y montaje superficial (SMT)
Certificaciones de Calidad
Embalaje y envío
Nuestras Instalaciones
PREGUNTAS FRECUENTES
1
¿Cuáles son sus ventajas de fabricación y servicio?
Ofrecemos una calidad superior, plazos de entrega rápidos, precios altamente competitivos, un equipo de producción avanzado, una logística de almacén estandarizada y un servicio al cliente altamente profesional.
2
¿Ofrecen soporte y servicios OEM personalizados?
Sí, aceptamos pedidos de tipo OEM. Podemos adaptar los materiales, el diseño estructural, el color y el tamaño de acuerdo con los requisitos técnicos de su solicitud.
3
¿Es posible solicitar muestras de prueba?
Sí, proporcionamos muestras de referencia. El envío de la muestra no tiene costo base, y el cliente solo debe cubrir los costos de entrega o flete.
4
¿Cuál es el tiempo promedio de entrega para los pedidos?
Mantenemos un stock permanente de nuestros productos regulares, lo que permite un despacho inmediato. Para piezas personalizadas o grandes lotes, el tiempo estimado varía entre 7 y 30 días, dependiendo de las especificaciones del contrato.
5
¿Qué estándares de calidad cumplen los conectores de la serie J30J?
Los conectores de la serie J30J cumplen plenamente con las especificaciones del estándar GJB2446, siendo técnicamente equivalentes a la norma militar estadounidense MIL-DTL-83513 (antigua MIL-C-83513).
6
¿Cuál es la resistencia térmica y la durabilidad de esta serie?
Esta serie cuenta con una excelente resistencia térmica que soporta temperaturas de funcionamiento extremas de -55 °C a +125 °C y asegura una vida útil mecánica mínima de 500 ciclos de inserción y extracción.
