Los productos se utilizan principalmente en el campo de Control Industrial, Telecomunicaciones, Productos Automotrices, médico, Consumidor, Seguridad, y otros.
Se cumplen las certificaciones ISO9001, ISO14001, UL, etc. Proporcionamos hasta 20 capas, placa ciega y enterrada, alta precisión (Rogers), TG alto, base de aluminio y placas flexibles con un nivel de alta calidad y entrega rápida.
| Capacidad | Especificaciones / Soporte |
|---|---|
| SMT/PTH de una y dos caras | Sí |
| Piezas grandes en ambos lados, BGA en ambos lados | Sí |
| Tamaño de las fichas más pequeñas | 0201 |
| Recuentos mínimos de balón y pitch de BGA y Micro BGA | 0,008 pulg. (0,2mm) inclinación, recuento de bolas mayor que 1000 |
| Paso mínimo de las piezas con plomo | 0,008 pulg. (0,2 mm) |
| Tamaño máximo de piezas por máquina | 2,2 pulg. x 2,2 pulg. x 0,6 pulg. |
| Montaje de conectores de montaje superficial | Sí |
| Partes de formulario impares (LED, Redes de resistencia, Condensadores electrolíticos, POTS, Tomas) | Sí, Asamblea a mano |
| Soldadura por reflujo | Sí |
| Tamaño máx. De PCB | 14,5 pulg. x 19,5 pulg. |
| Espesor mín. De PCB | 0,2 |
| Marcas fiduciarias | Preferido pero no obligatorio |
| Acabado PCB | SMOBC/HASL, Oro electrolítico, Oro electrosolico, Plata sin electrodos, Oro de inmersión, Inmersion Tin, OSP |
| Forma de PCB | Cualquiera |
| PCB panelizada | Tab enrutado, Separadores de interrupción, V-puntuado, Routed + V puntuado |
| Inspección | Análisis de rayos X, Microscopio a 20X |
| Retrabajo | Estación de retirada y sustitución de BGA, Estación de reparación de infrarrojos SMT, Puesto de trabajo de orificio pasante |
| Firmware | Proporcione archivos de programación de firmware, firmware e instrucciones de instalación de software |
| Prueba de funcionamiento | Nivel de prueba requerido junto con las instrucciones de prueba |
| Archivo PCB | Archivos PCB Altium/Gerber/Eagle (incluyendo especificaciones como grosor, grosor de cobre, color de máscara, acabado, etc.) |
| Parámetro | Capacidad Técnica |
|---|---|
| Capas | 1~20 |
| Grosor de la placa | 0,1mm-8,0mm |
| Material | FR-4, CEM-1/CEM-3, PI, Tg alto, Rogers, PTEF, base de aluminio/Cu, etc. |
| Tamaño máx. De panel | 600mm×1200mm |
| Tamaño mínimo de taladro | 0,1mm |
| Ancho de línea/espacio mínimo | 3mil (0,075mm) |
| Tolerancia de contorno de la Junta | 0,10mm |
| Espesor de capa de aislamiento | 0,075mm--5,00mm |
| Espesor de cobre de capa exterior | 18um--350um |
| Agujero de perforación (mecánico) | 17um--175um |
| Agujero de acabado (mecánico) | 0,10mm--6,30mm |
| Tolerancia de diámetro (mecánica) | 0,05mm |
| Registro (mecánico) | 0,075mm |
| Relación de aspecto | 16:01 |
| Tipo de máscara de soldadura | LPI |
| SMT Mini. Anchura de máscara de soldadura | 0,075mm |
| Mini. Separación de la máscara de soldadura | 0,05mm |
| Diámetro del orificio del tapón | 0,25mm--0,60mm |
| Tolerancia de control de impedancia | 10% |
| Acabado superficial | ENIG, OSP, HASL, CHEM. Estaño/estaño, Flash Gold |
| Máscara de soldadura | Verde/Amarillo/Negro/Blanco/Rojo/Azul |
| Serigrafía | Rojo/Amarillo/Negro/Blanco |

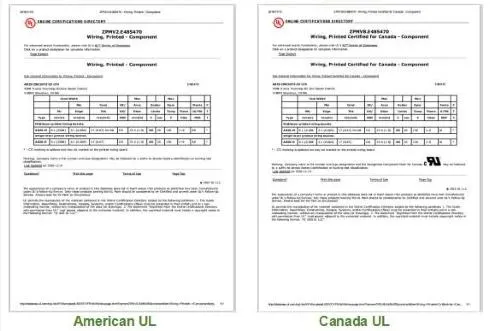

| Certificado | UL, ISO 9001, ISO14001, IATF16949 |
| Solicitud especial | Agujero ciego, dedo dorado, BGA, tinta de carbono, máscara pelable, Proceso VIP, chapado de bordes, medio agujero |
| Proveedores de materiales | Shengyi, ITEQ, Taiyo, etc. |
| Paquete común | Vacío + cartón |

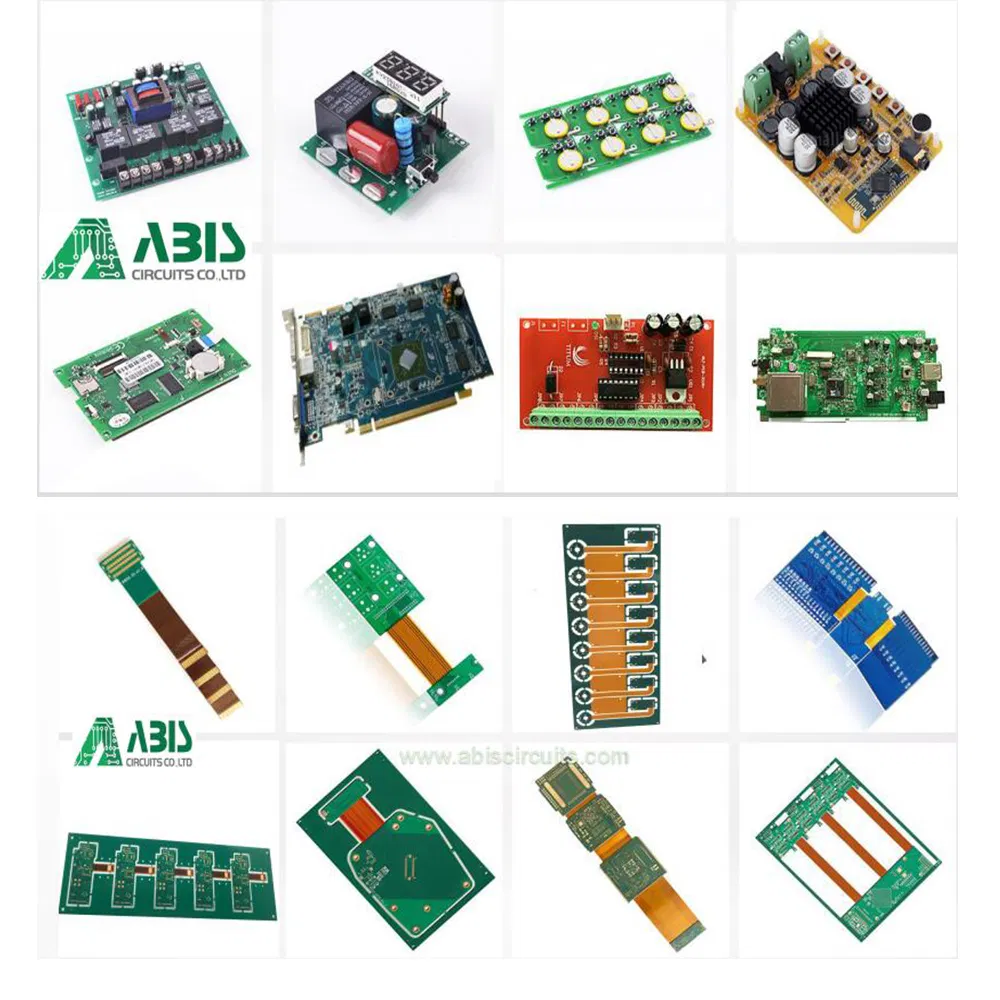

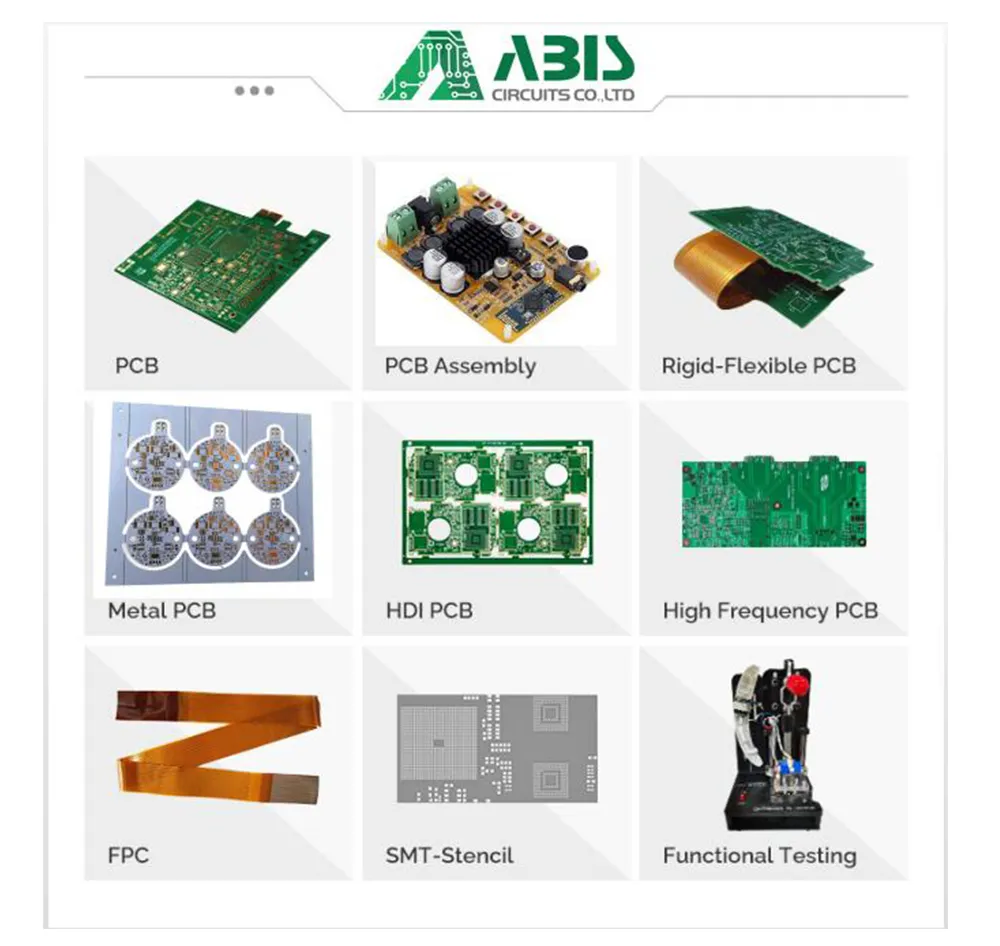

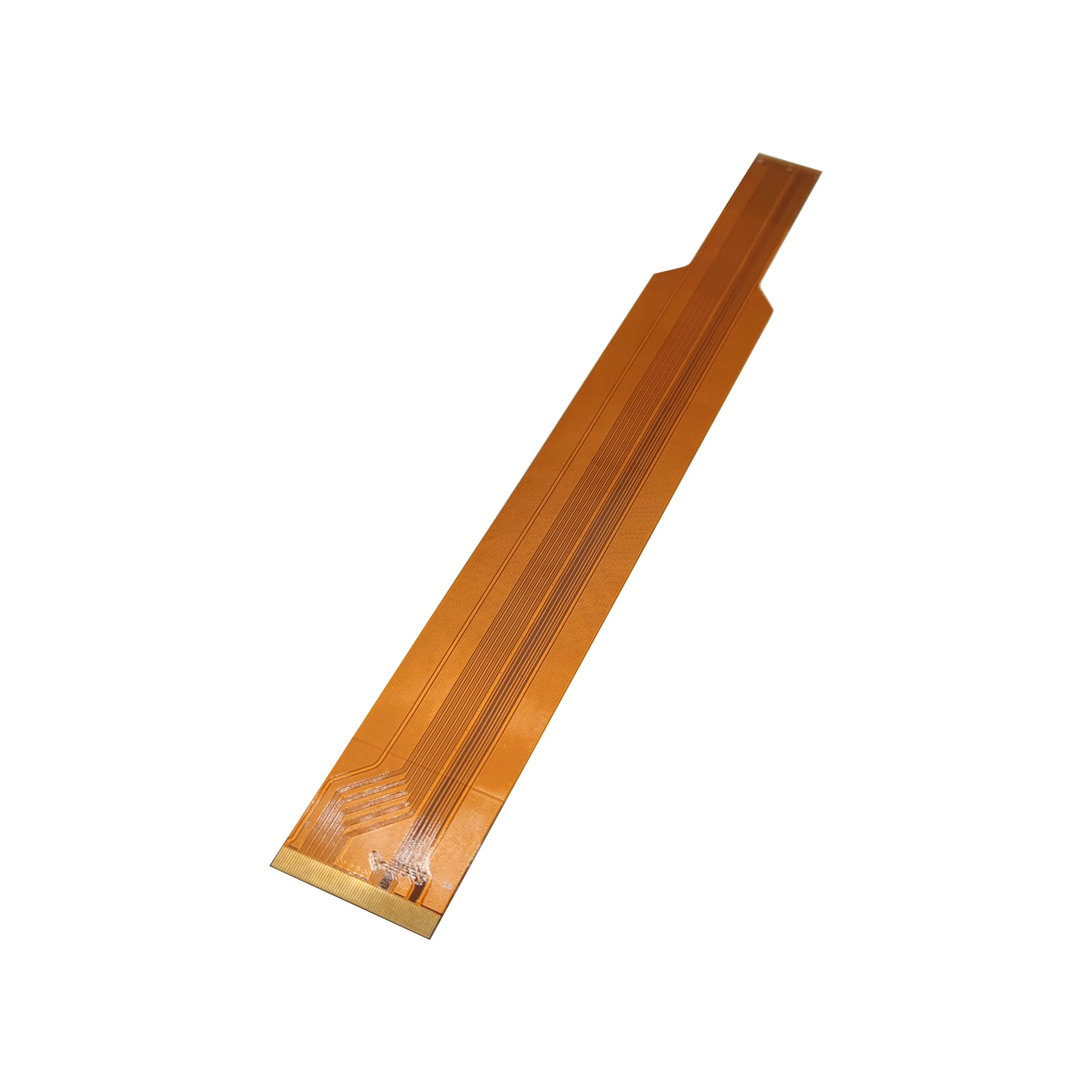

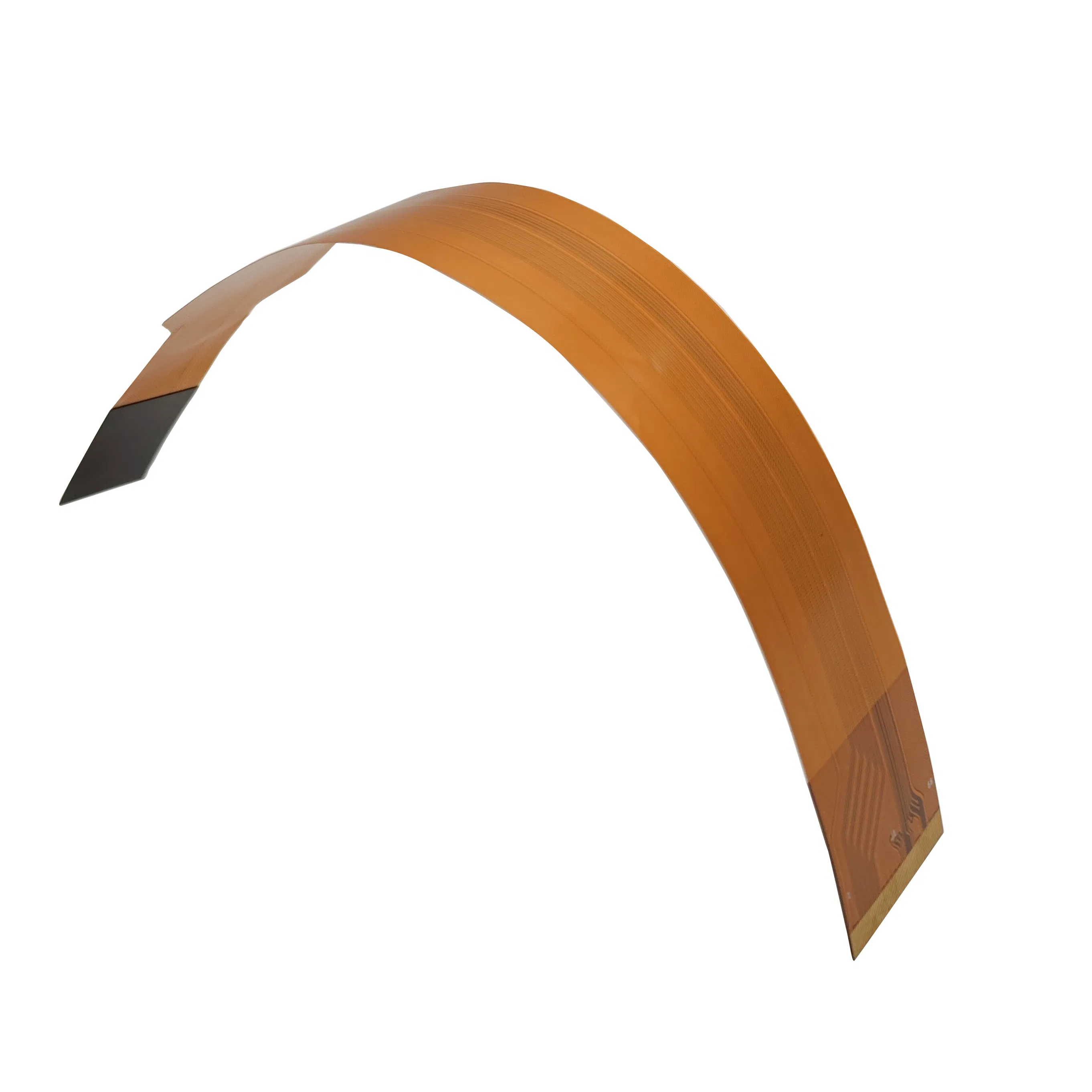

PCB rígido, PCB flexible, PCB rígido-flex, PCB HDI, montaje de PCB (PCBA)
Electrónica de consumo, Transporte, Telecomunicaciones, Equipos médicos, Automoción, etc.
