Visión General
Información Básica
Proceso de dar un título
RoHS, CE, ISO 9001
Solicitud
UHF, FPC, Microonda, Automóvil
Resistencia de contacto
3.8mΩ
Material de los contactos
Latón
Tratamiento de superficies
Cadmio Revestimiento del
Alojamiento
Aleación de aluminio
aislante
plásticos termoendurecibles
vida útil
inserte y desenchufe 500 veces
temperatura de funcionamiento
-55-125 ℃
tipo de conector
conectores micro rectangulares
longitud del cable
500mm o personalizado
piezas de contacto
chapado de oro de aleación de cobre
Paquete de Transporte
460 x 360 x 320
Capacidad de Producción
20000pairs/año
Descripción del producto
Conector rectangular hembra eléctrico de inserción rápida serie J30J
Los productos de la serie J30J están meticulosamente diseñados para ajustarse a los estándares de la serie MDM estadounidense, ofreciendo una gama versátil de configuraciones de contactos que incluyen 9, 15, 21, 25, 31, 100, 51, 66 y 37 pines. Estos conectores cuentan con una tecnología de sonda de cable trenzado (contacto de torsión) que garantiza una densidad de contacto extraordinaria. Es compatible con áreas transversales de cable que van desde 0,1mm² a 0,15mm².
Carcasa: Fabricada con aleación de aluminio de alta calidad, lo que garantiza durabilidad y resistencia.
Separación de contactos: Medida con precisión a 0,05'' / 1,27mm, ofreciendo una conectividad fiable.
Características principales
- Experimente la comodidad de las capacidades de conexión rápida con esta innovadora serie.
- La conexión de terminal entre el contacto y el cable se consigue mediante crimpado, adecuado para áreas transversales de núcleo de cable de 0,1 mm² a 0,15 mm². Además, también se puede alojar un alambre especializado de 0,07 mm².
- Con la parte del enchufe en un extremo libre y el enchufe en un extremo fijo, la intercambiabilidad no es una opción. Las piezas de los conectores hembra se pueden crimpar o diseñar para aplicaciones de placas impresas, con convenciones de nomenclatura de productos normales y dimensiones aplicables a los conectores hembra de placas impresas.
- Para la instalación de conectores hembra, las opciones incluyen componentes de montaje de tipo P44 o M2 tornillos de cabeza troncocónica, adaptados a las longitudes adecuadas.
- El modelo de conexión de enchufe está disponible en varias configuraciones: J30JA-9,15,21,25,31,37,51,66,74,100,144TJ.
- Las opciones de modo de montaje de zócalo incluyen: J30JA-9,15,21,25,31,37,51,66,74,100,144ZK(N,N-J,W,W-J).
| Número de pieza |
J30JA-9ZK.. Y J30JA-9TJ.. |
| Categorías |
Conectores, interconexiones |
| Familia |
conector rectangular en miniatura |
| Serie |
J30J |
| Resistencia de contacto |
<=10m ohmios |
| Estado de la pieza |
Activo |
| Resistencia de aislamiento |
>=5000m ohmios |
| Tensión de rigidez dieléctrica |
800V |
| Temperatura ambiente |
-55-+125C |
| Vida útil mecánica |
500 veces |
| Impacto |
735m/s2 11ms |
| Característica de montaje |
3A |
| Vibración aleatoria |
Densidad espectral de potencia 0,4G2/HZ aceleración total valor rms 23,1G |
| Vibración |
10HZ-2000HZ 196M/S2 |
Función J30J-ZKP
- Seleccione entre 10 especificaciones diferentes, con números de núcleo de 9, 15, 21, 25, 31, 37, 51, 66, 74 y 100.
- Utiliza un pasador elástico de línea de caucho (aguja de torsión) conocido por su alta densidad de contacto, lo que mejora la conectividad.
- Permite alojar áreas de núcleo de alambre entre 0,1mm² y 0,15mm² para una mayor versatilidad.
- Los componentes de bloqueo se montan con el producto según las especificaciones del pedido. Especifique en el contrato si no se requieren componentes compactos.
- Cumple con la "especificación general para conectores eléctricos rectangulares ultrapequeños para colocación de carcasas" de GJB2446, equivalente a los estándares mil-C-83513, lo que garantiza una calidad y fiabilidad excepcionales.
Rendimiento técnico
- Resiste temperaturas ambiente de -55°C a +125°C, asegurando la adaptabilidad en varios ambientes.
- Diseñado para soportar frecuencias de vibración de 10Hz a 2000Hz con una aceleración de 196m/s².
- Maneja vibraciones aleatorias con una densidad espectral de potencia de 0,4G²/Hz y un valor rms de aceleración total de 23,1G.
- Construido para absorber impactos a 735m/s² para 11ms, manteniendo la integridad.
- Clasificado para llevar una corriente de 3A, satisfaciendo diversas necesidades eléctricas.
- Presenta una resistencia de contacto de <=10m ohmios, lo que proporciona una conductividad eficiente.
- Garantiza una resistencia de aislamiento de >=5000m ohmios, garantizando seguridad y rendimiento.
- Resiste tensiones dieléctricas de hasta 800V, lo que garantiza un aislamiento eléctrico robusto.
- Cuenta con una vida mecánica con una durabilidad de 500 ciclos de inserción, prometedora longevidad.
Fotos detalladas

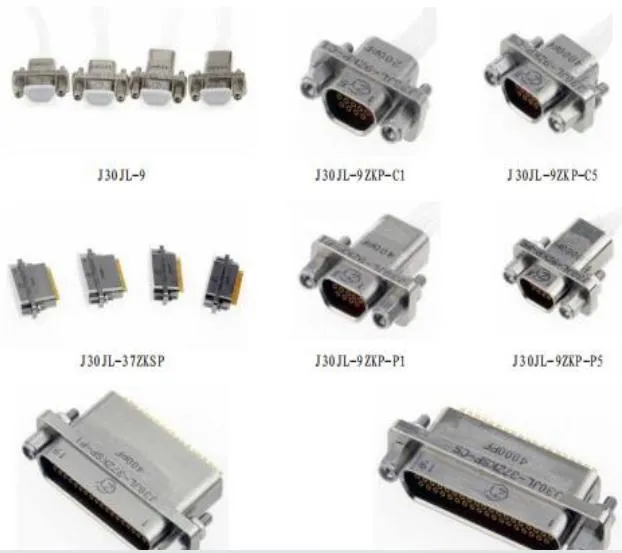

Serie J30JA: Conector eléctrico Micro rectangular de bloqueo rápido
- Impecablemente diseñado, el rendimiento de este producto se alinea perfectamente con los rigurosos estándares de GJB2446, equivalente al estimado mil-C-83513.
- Fabricado con una robusta carcasa de protección metálica, este producto refleja precisamente la venerable serie MDM de los Estados Unidos.
- Gama diversa de núcleos: Disponible en nueve especificaciones versátiles incluyendo 9, 15, 21, 31, 37, 51, 74, y un impresionante 100 núcleos.
- Diseñado para la excelencia, el contacto positivo cuenta con un pasador elástico trenzado (aguja de torsión) que garantiza una alta densidad de nodos.
- Espaciado de precisión: 1,27mm
- Flexibilidad en el área del núcleo del alambre: Oscila entre 0,1mm² y 0,15mm². Además, la personalización permite 0,07mm² de cableado, ofreciendo un modelo único adaptado para productos individuales.
- Extremo de cola adaptable: Diseñado para acomodar el espacio de los agujeros impresos de la placa de circuito sin esfuerzo.

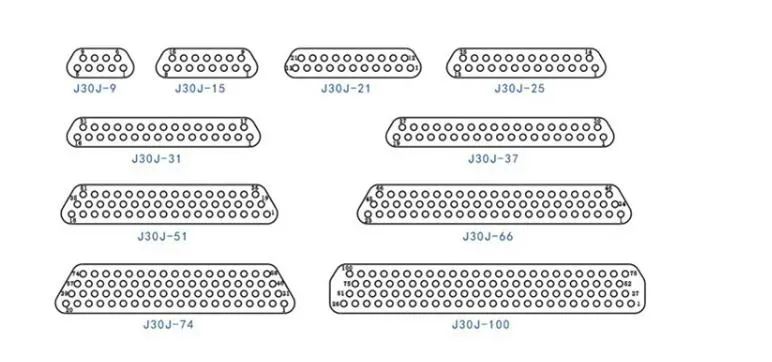

Arreglos de Contacto sofisticados (Conector de clavija: Vista frontal)

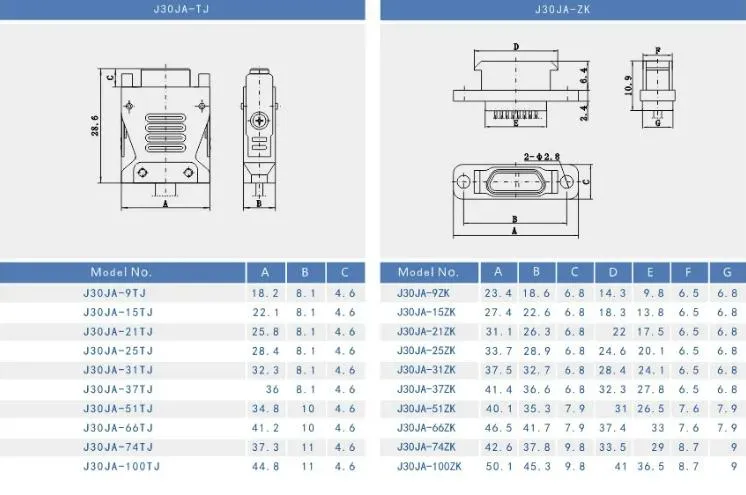

Dibujo de referencia completo (mm) (TJ para conector macho con contacto, ZK para conector hembra con conector hembra)
Aplicaciones versátiles:
- Aviónica de vanguardia y radares avanzados
- Misiles de precisión y sistemas de guiado
- Equipo a bordo sofisticado
- Sistemas integrales de Telecomunicaciones
- Sistemas de navegación innovadores
- Centros de Investigación: Facilitar descubrimientos innovadores
- Aplicaciones médicas avanzadas
- Conectividad de cable a cable
- Soluciones de placa a cable
- Montaje superficial (SMT) placa a cable: Soluciones de vanguardia
Certificaciones
Embalaje y envío
Proceso de producción
Preguntas Frecuentes
¿Cuáles son sus ventajas?
Ofrecemos calidad superior, entrega rápida, precios competitivos, un equipo de producción avanzada, logística de almacén estandarizada y un servicio profesional.
¿Puede proporcionar servicio OEM?
Sí, aceptamos pedidos OEM en los que el material, diseño, color y tamaño se fabricarán de acuerdo con su solicitud y con su logotipo en los productos.
¿Se puede enviar una muestra para mi referencia?
Seguro, podemos enviarle una muestra sin costo; usted solo tendrá que pagar la tarifa de entrega correspondiente.
¿Cuál es su plazo de entrega ordinario?
Normalmente mantenemos stock adecuado de nuestros productos regulares, lo que nos permite una entrega muy rápida. Para productos personalizados, el plazo de entrega será de 7 a 30 días, según las especificaciones del pedido.
¿Qué estándares y certificaciones cumplen los conectores de la serie J30J?
Los conectores de la serie J30J cumplen con la especificación general GJB2446 (equivalente al estándar MIL-C-83513) y cuentan con certificaciones RoHS, CE e ISO 9001.
¿Cuál es la resistencia a la temperatura y durabilidad mecánica de estos dispositivos?
Están diseñados para funcionar en un rango de temperatura extrema de -55°C a +125°C y cuentan con una vida útil mecánica garantizada de 500 ciclos de inserción y extracción.
