M12 5-Pin Conector Masculino Perfecto para Necesidades de Sensores y Automatización

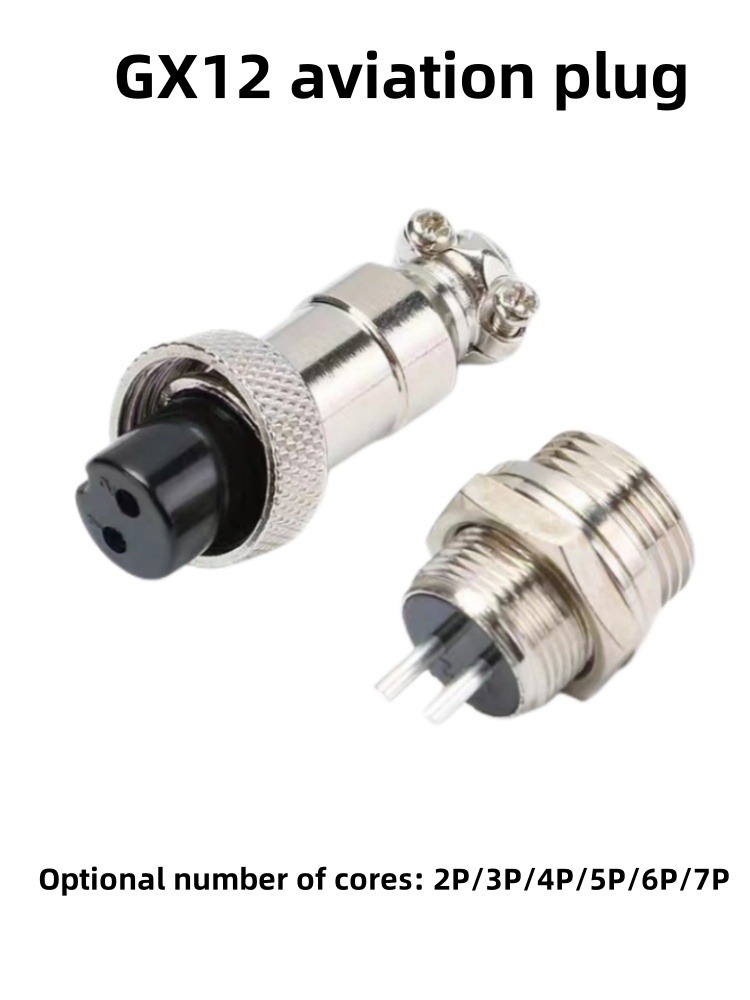

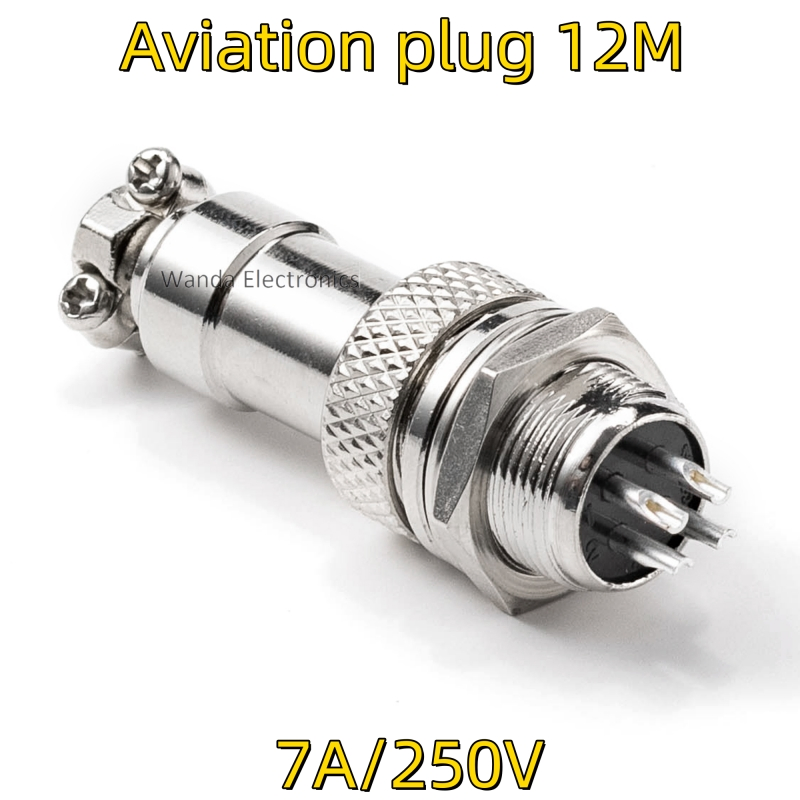

Conector circular GX12 de servicio pesado con bloqueo de tornillo seguro

Conector aéreo circular compacto tipo cable GX12 con bloqueo roscado para conexiones en línea seguras y resistentes a vibraciones. Ideal para automatización industrial, sensores, dispositivos médicos y sistemas LED.

Conexión y Pines

Tipo de conexión: Roscado en m.

Recuento de PIN: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 20

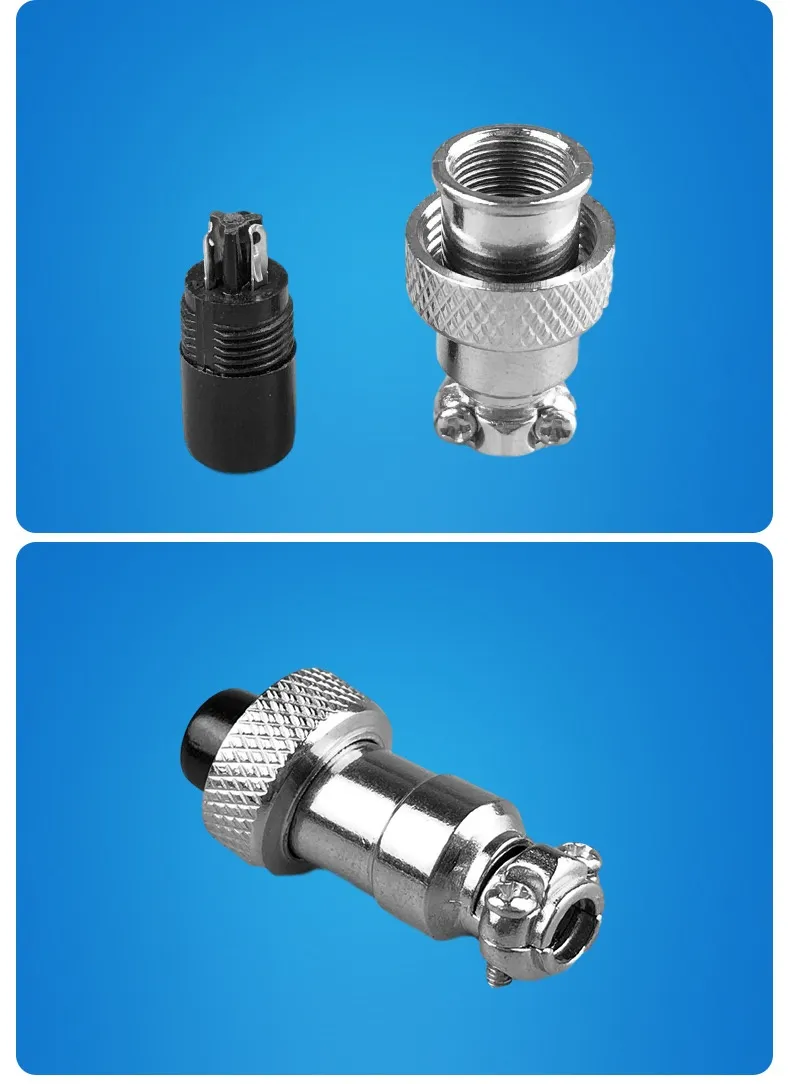

Tipos de Enchufe

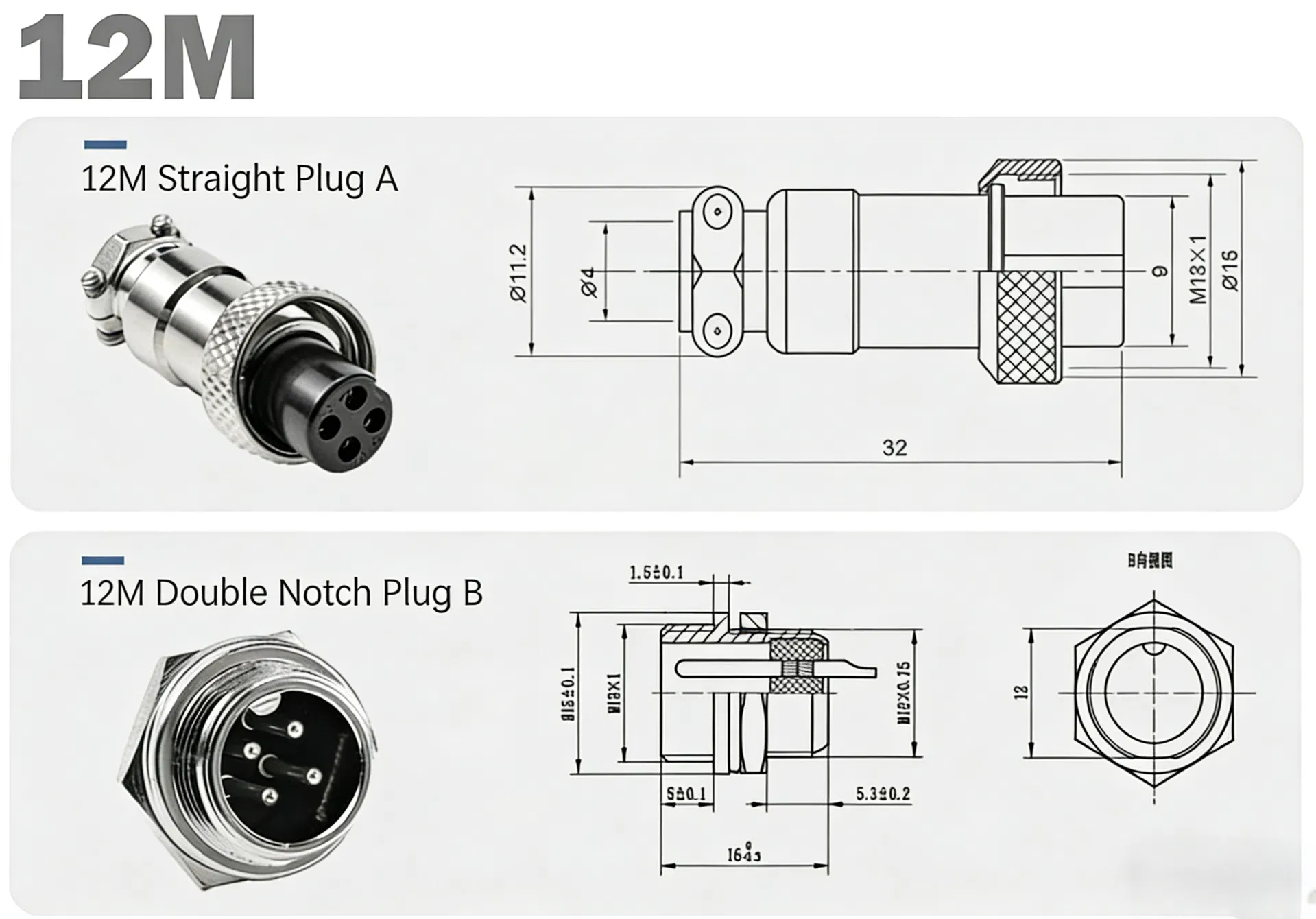

A: Tapón recto

G: Tapón de conducto flexible de metal

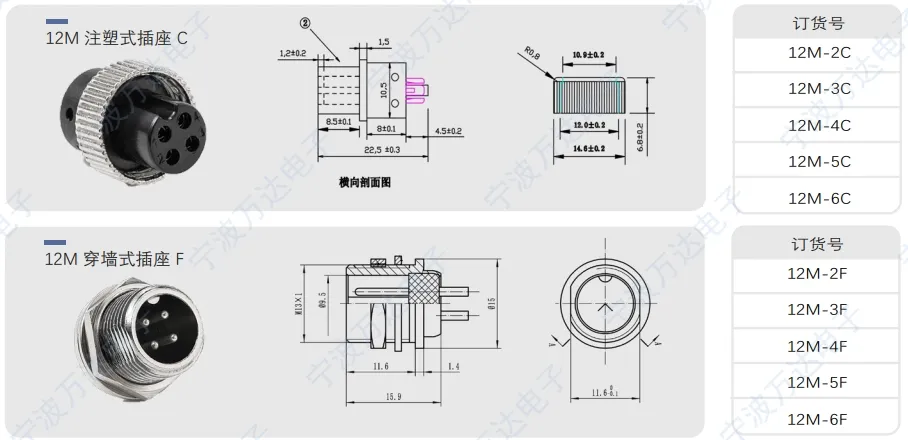

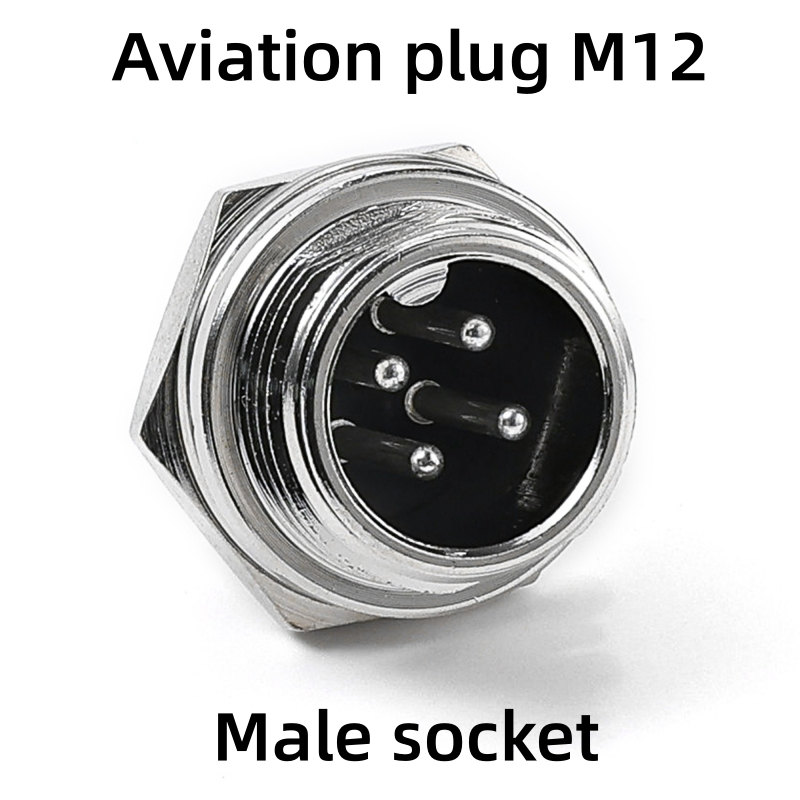

Tipos de Conector Hembra

B: Montaje en la parte trasera con dos pisos fresados para colocación

E: Montaje de brida de 3 orificios

F: Montaje pasante/en pared

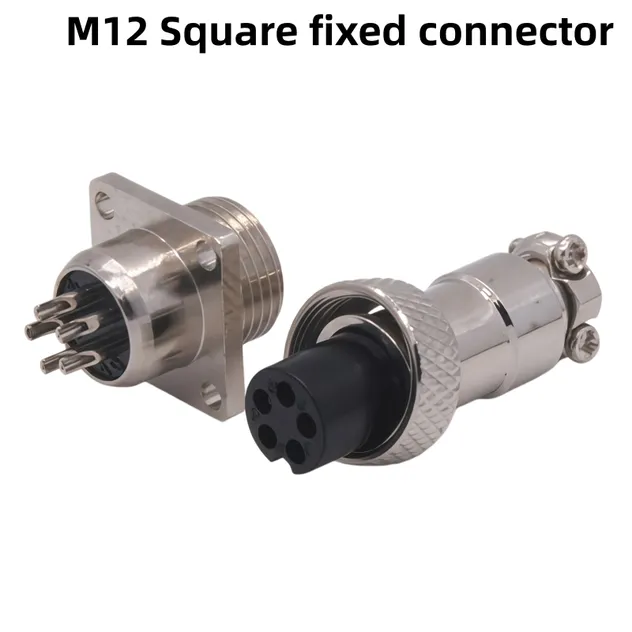

H: Montaje de brida cuadrada de 4 orificios

K: Conector hembra en línea/junta a tope

Especificaciones Técnicas

Serie:GX12 (Aviación/Circular)

Tipo de cable de montaje:En línea/para colgar

Patillas:2, 3, 4, 5, 6, 7

Corriente:3A–5A (5A para 2-4 pines, 3A para 5-7 pines)

Voltaje:125V AC / 150V DC (Hasta 250V AC para contactos bajos)

Resistencia de contacto:≤5–8 mΩ

Resistencia de aislamiento:≥1000 MΩ a 500V DC

Rigidez dieléctrica:1000V AC / 1 min

Material de la carcasa:Aleación de zinc, chapado en níquel

Material de contacto:Aleación de cobre, chapado en plata (Au opcional)

Aislante:PPS/PBT, UL94 V-0 / Resina fenólica (Bakelite)

Acoplamiento:Bloqueo roscado

Ciclos de inserción:≥500

Diámetro exterior del cable:4–7 mm

Rango de temperatura:-40°C ~ +80°C

Protección:IP40 (IP67 opcional)

Normas:CE, RoHS, REACH

Terminación:Soldadura (crimpado opcional)

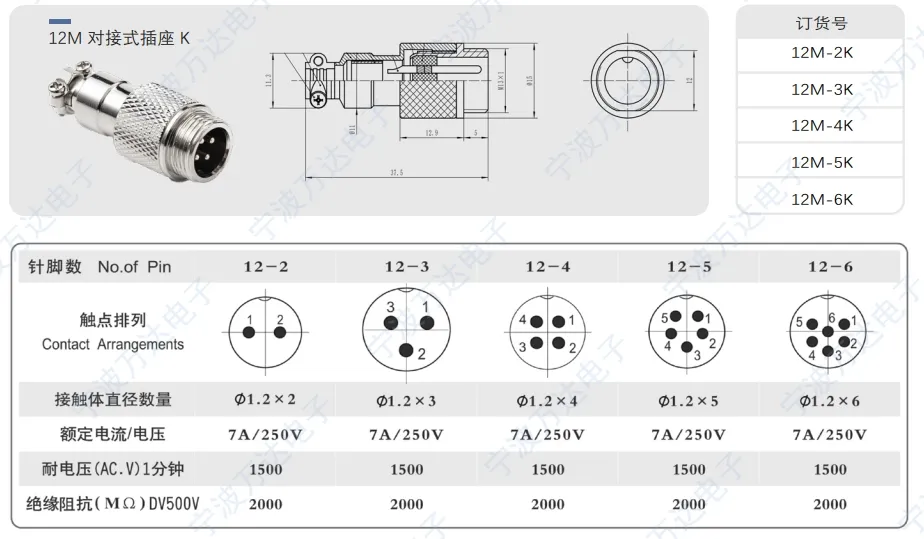

Tabla de Especificaciones por Pines

NO DE PIN	GX12-2P	GX12-3P	GX12-4P	GX12-5P	GX12-6P	GX12-7P
Diámetro y cantidad de contactos	Φ1.2×2	Φ1.2×3	Φ1.2×4	Φ1.2×5	Φ1.2×6	Φ1.2×7
Material de contacto	Cobre	Cobre	Cobre	Cobre	Cobre	Cobre
Corriente nominal	7A	7A	7A	7A	7A	7A
Voltaje	250V	250V	250V	250V	250V	250V
Galvanoplastia	chapado en plata	chapado en plata	chapado en plata	chapado en plata	chapado en plata	chapado en plata
Tensión de resistencia (CA.V)	1500	1500	1500	1500	1500	1500
Resistencia de aislamiento (MΩ)	2000	2000	2000	2000	2000	2000

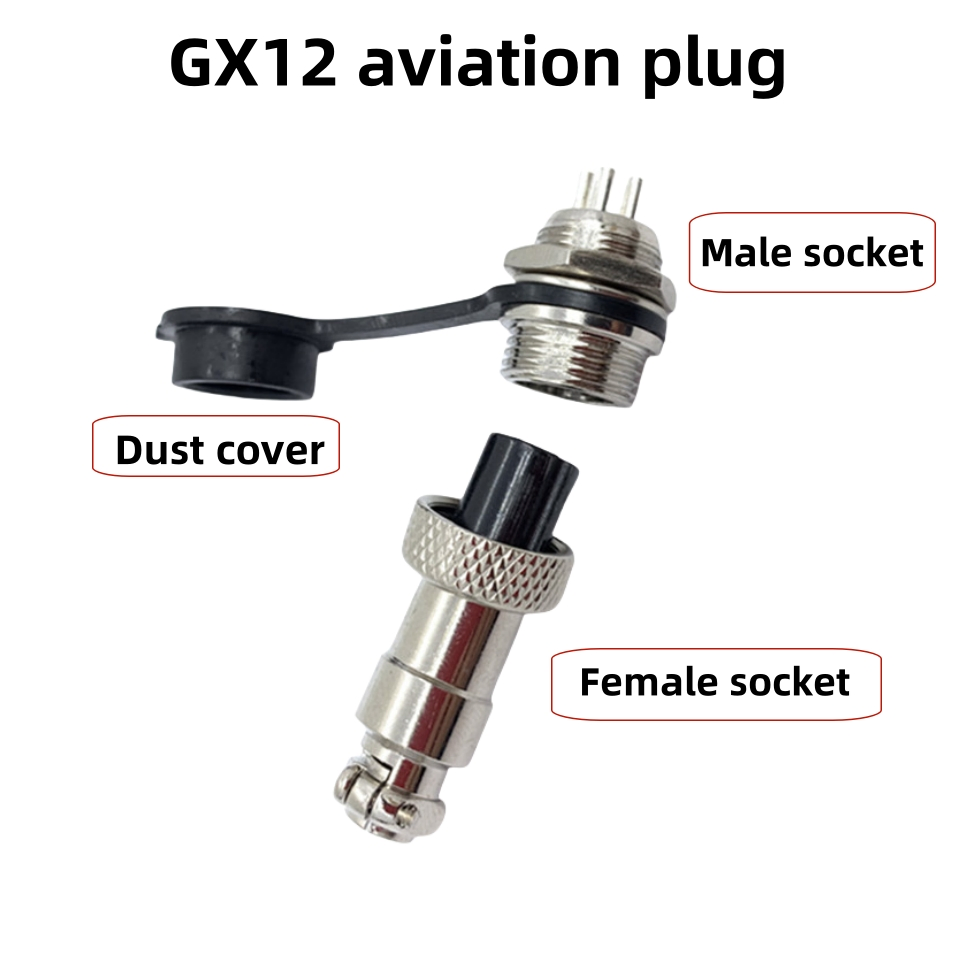

Características Clave

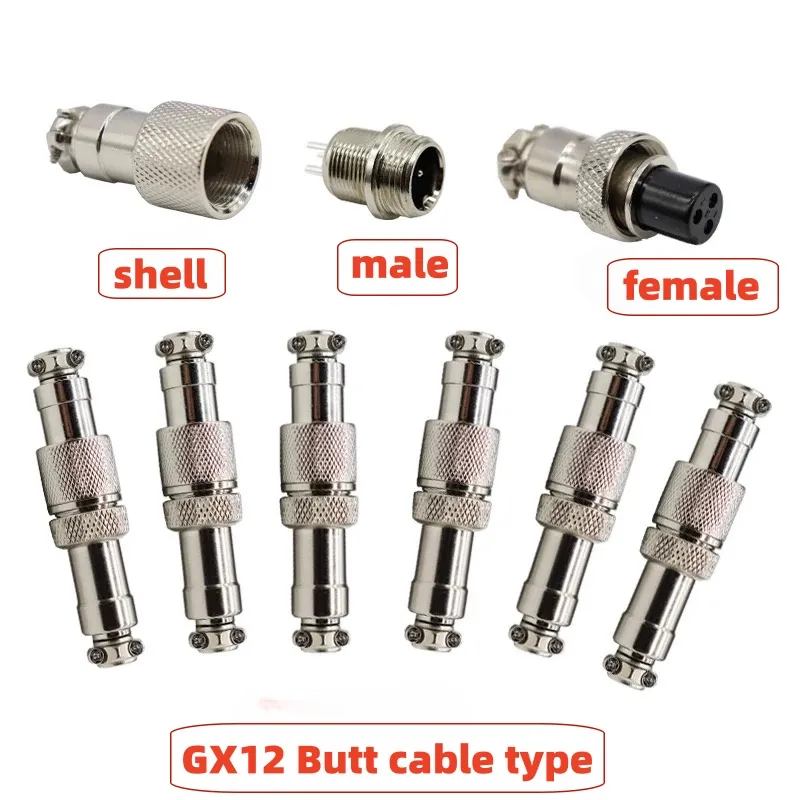

Tipo de cable GX12 para desconexión rápida en línea
Diseño compacto y ligero
Bloqueo de tornillo fiable y antivibración
Multicontacto (2–7 núcleos) para sensores, baja potencia y control
Carcasa metálica (chapada en níquel) resistente a la corrosión y a los impactos
Soldadura fácil con contactos de alta calidad
Amplio rango de temperaturas de funcionamiento: -40°C a +80°C
Personalizable: contactos de oro (Au), protección IP67, longitud de cable, OEM

Aplicaciones

Sensores y actuadores industriales
Monitores y equipos médicos
Iluminación LED y señalización
Cámaras de seguridad CCTV
Dispositivos de comunicación
Instrumentos de prueba y medición
Pequeños robots y drones
Equipos de audio y conjuntos de bricolaje

Ventajas Clave

Pasadores versátiles (2–7): Adecuados para transmisión de señales o baja potencia.

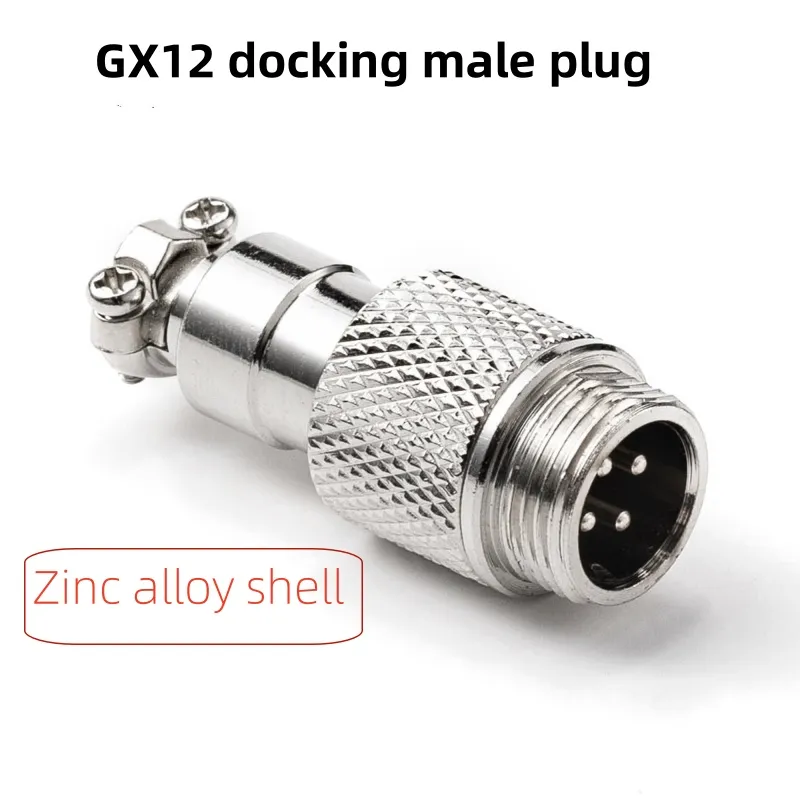

Carcasa de aleación de zinc: Recubrimiento duradero y resistente al desgaste.
Contactos chapados en plata: Conexión eléctrica fiable (opción chapada en oro disponible).
Terminación de soldadura fácil: Facilita el proceso de montaje e instalación.
Protección estándar: IP40 de fábrica, con opción IP67 para entornos exigentes.

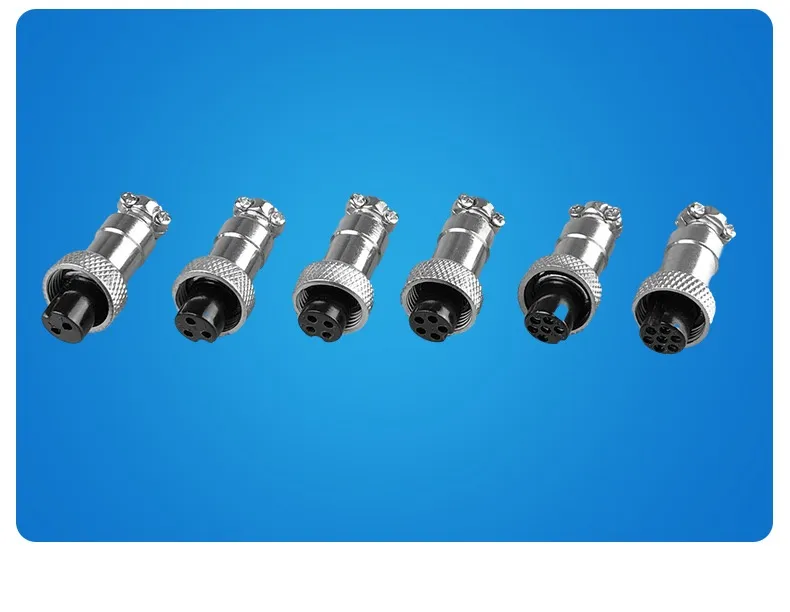

Galería de Imágenes del Producto

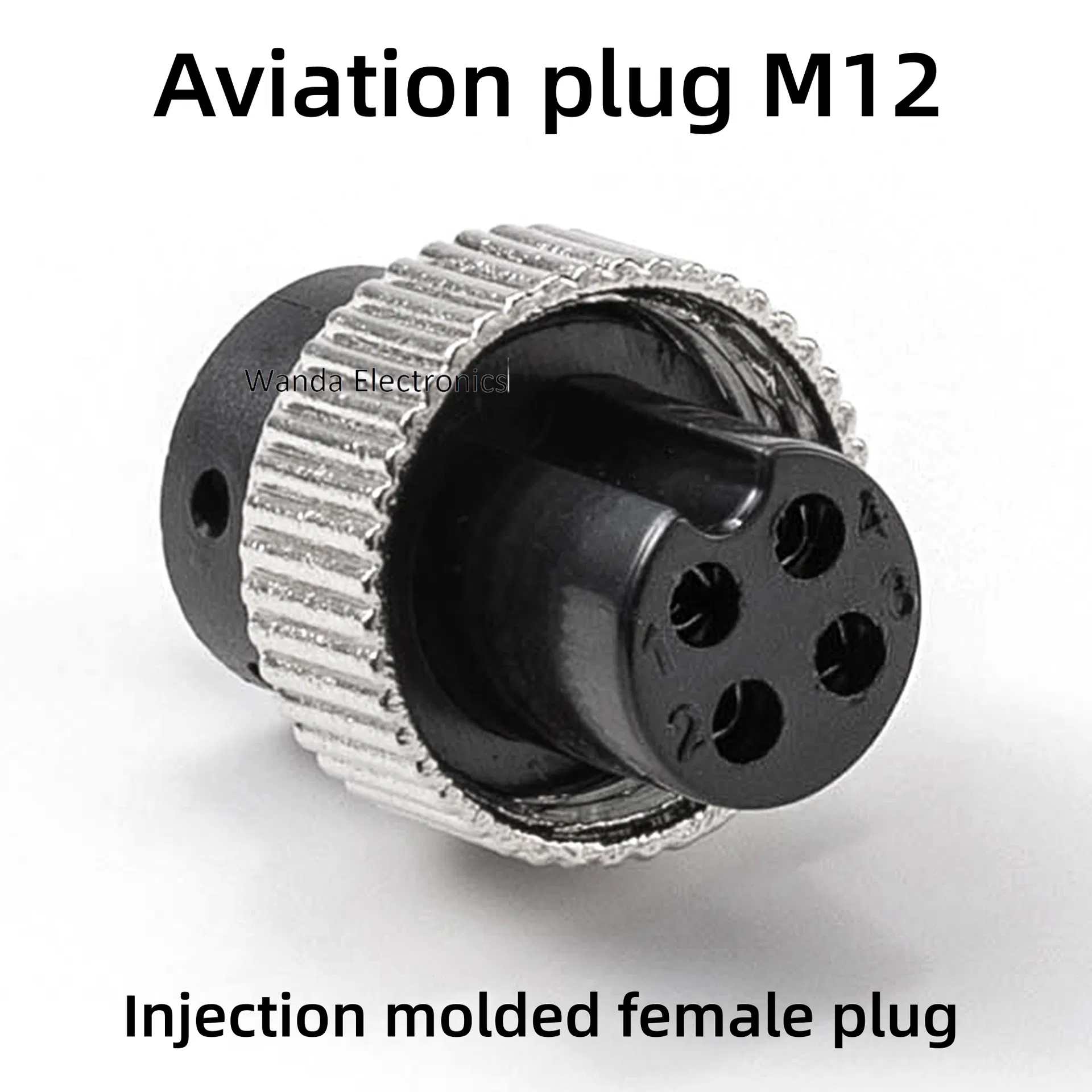

M12 5-Pin Conector Masculino Perfecto para Necesidades de Sensores y Automatización

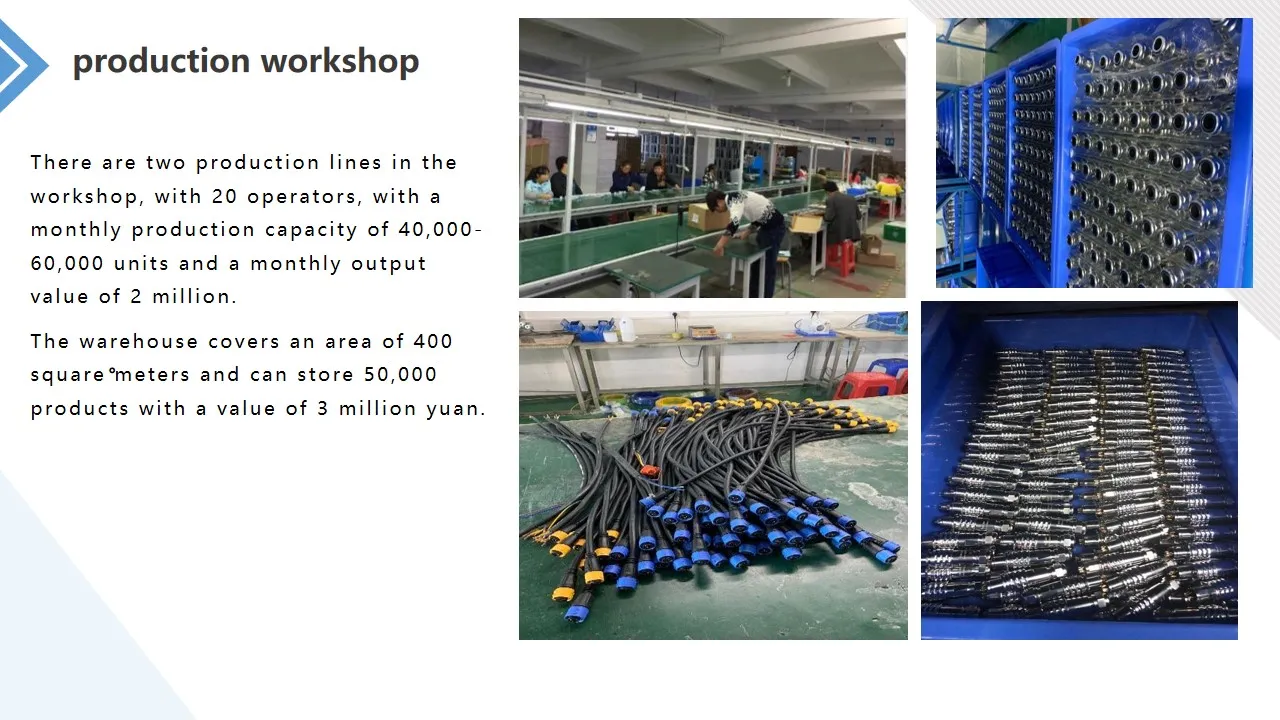

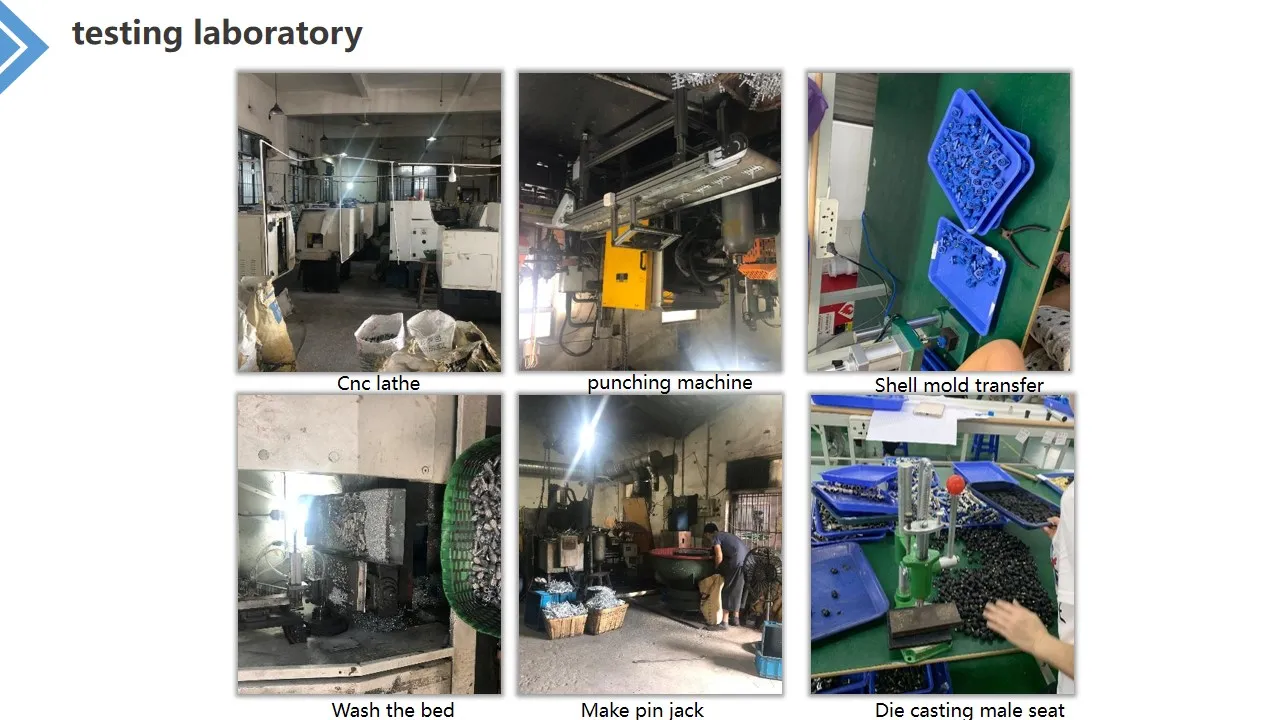

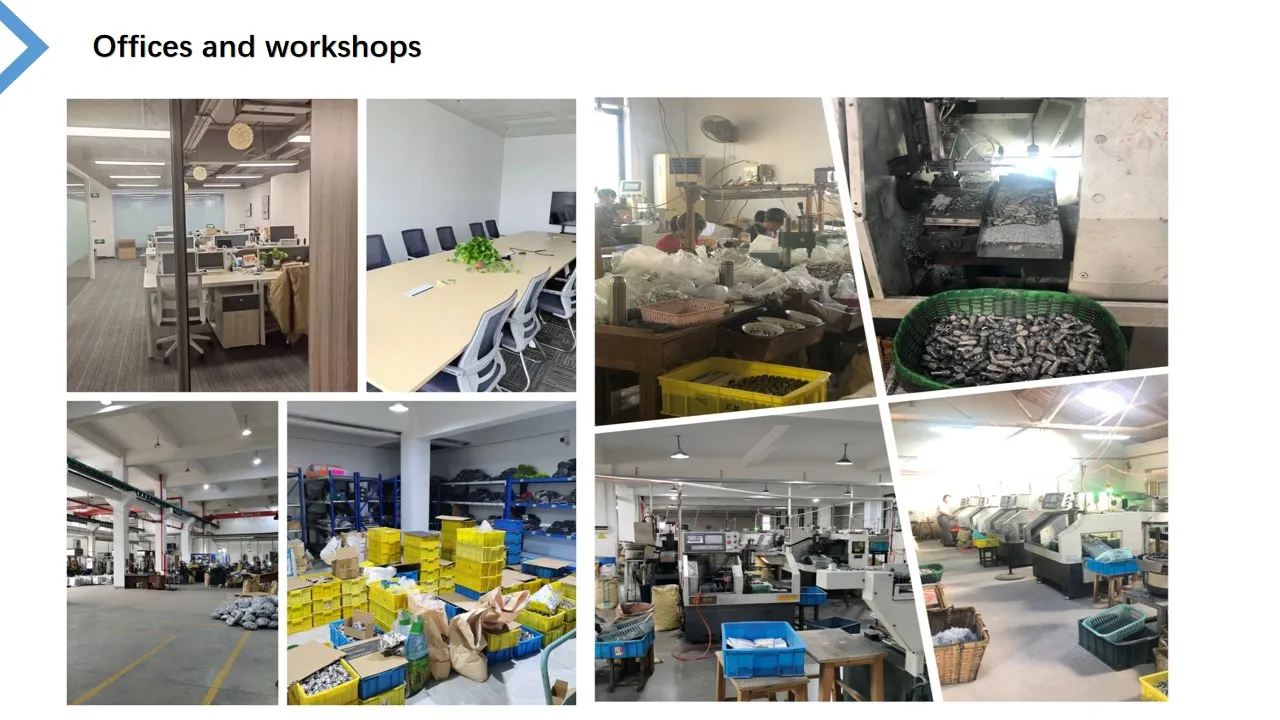

Control de Calidad y Producción

Preguntas Frecuentes (FAQ)

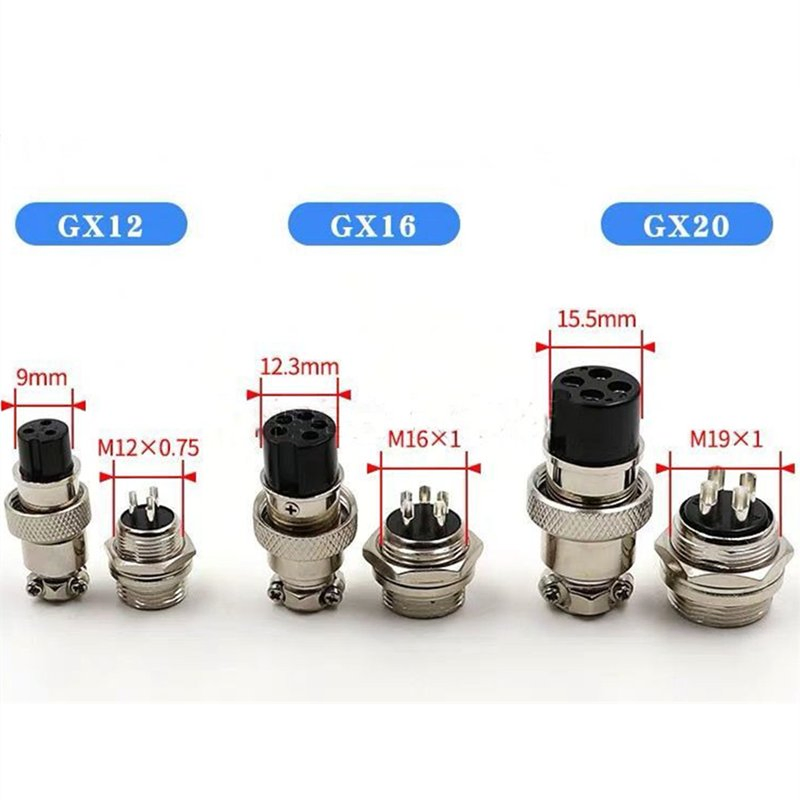

¿Cuáles son las diferencias entre GX12, GX16 y GX20?

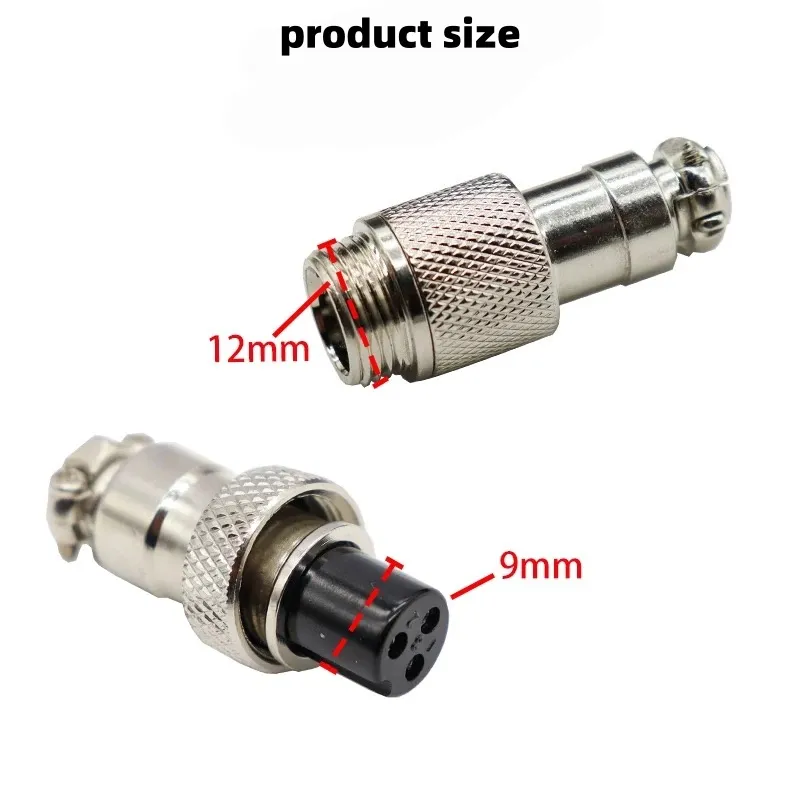

Se diferencian en el diámetro exterior de la carcasa: GX12 mide 12 mm, GX16 mide 16 mm y GX20 mide 20 mm. A mayor tamaño de carcasa, se permite un mayor número de contactos y el paso de corrientes de mayor intensidad. El GX16 es la opción más habitual en el mercado.

¿Se ofrece tanto el tipo de cable como el montaje en panel?

Sí. La versión aérea para cable se suelda directamente al extremo de este (quedando colgado), mientras que la versión de conector hembra de panel se fija directamente a la carcasa exterior del equipo. Ambas opciones están disponibles para toda la gama GX.

¿Qué configuraciones de pines están disponibles para estos modelos?

Están disponibles en versiones de 2, 3, 4, 5, 6, 7, 8, 9, 10, 12 y 14 pines. Tenga en cuenta que configuraciones muy densas como la de 14P podrían no ser viables para el tamaño reducido de la serie GX12; le aconsejamos revisar el dibujo técnico de pinout antes de realizar su elección.

¿Son estos conectores resistentes al agua?

Las configuraciones estándar no ofrecen protección contra el agua (cumplen con el grado IP40). Si su proyecto requiere resistencia a la intemperie o al agua, podemos suministrar versiones con estanqueidad IP67 o IP68 bajo pedido de personalización.

¿Cuál es la capacidad de corriente nominal según la cantidad de pines?

Como regla general, la corriente es de 5A a 10A para conectores de 2 a 3 pines; de 3A a 5A para conectores de 4 a 7 pines; y de 2A a 3A para configuraciones de 8 a 14 pines. Asimismo, la serie GX20 soporta mayores corrientes nominales en comparación con la serie compacta GX12.

¿Qué diámetro exterior (OD) de cable acepta la abrazadera del conector aéreo?

La abrazadera trasera estándar está optimizada para diámetros de cable de entre 4 y 8 mm. El modelo GX12 admite un máximo de unos 6 mm, mientras que los modelos GX16 y GX20 pueden alojar cables de hasta 8 mm. Existen variantes con dimensiones especiales a demanda.
