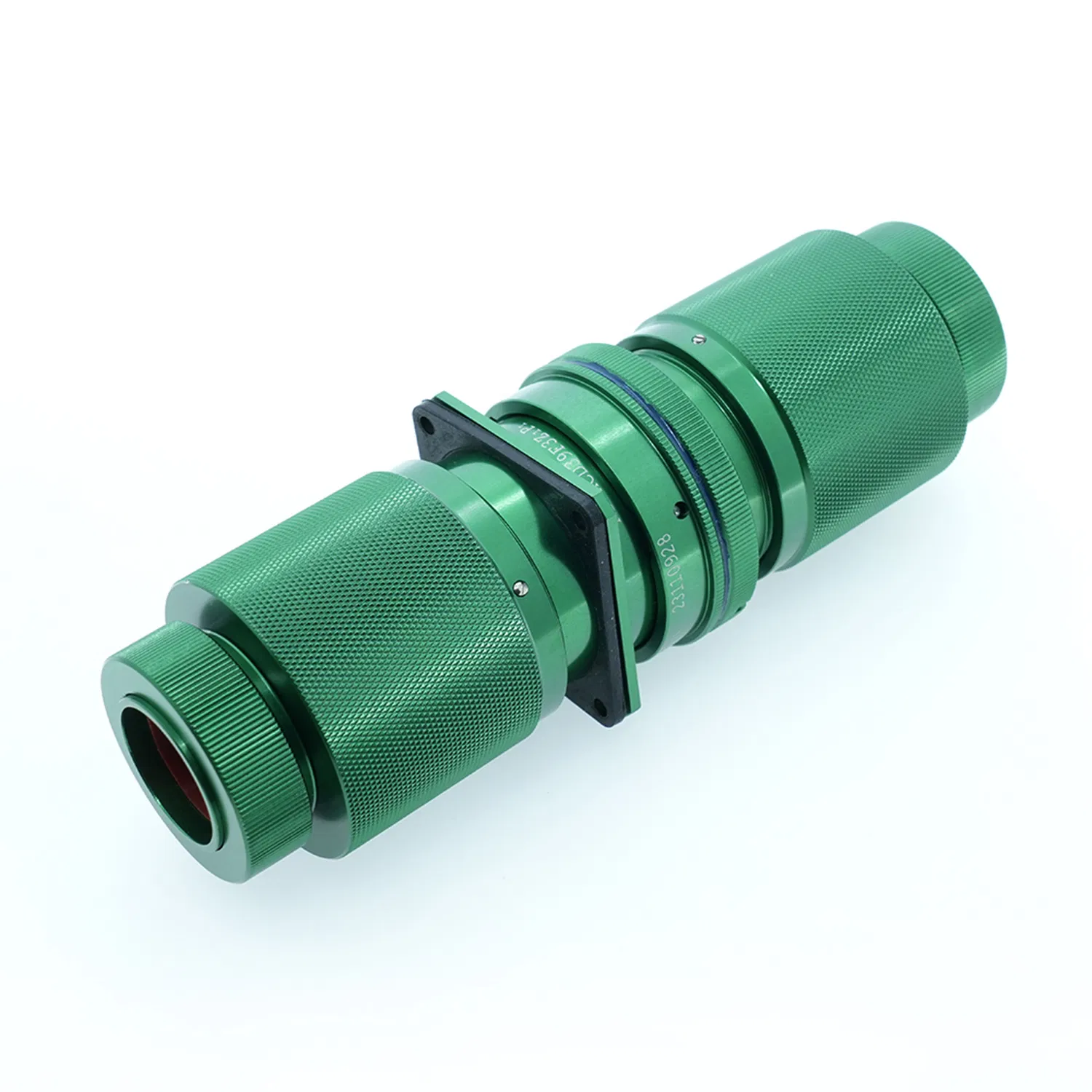

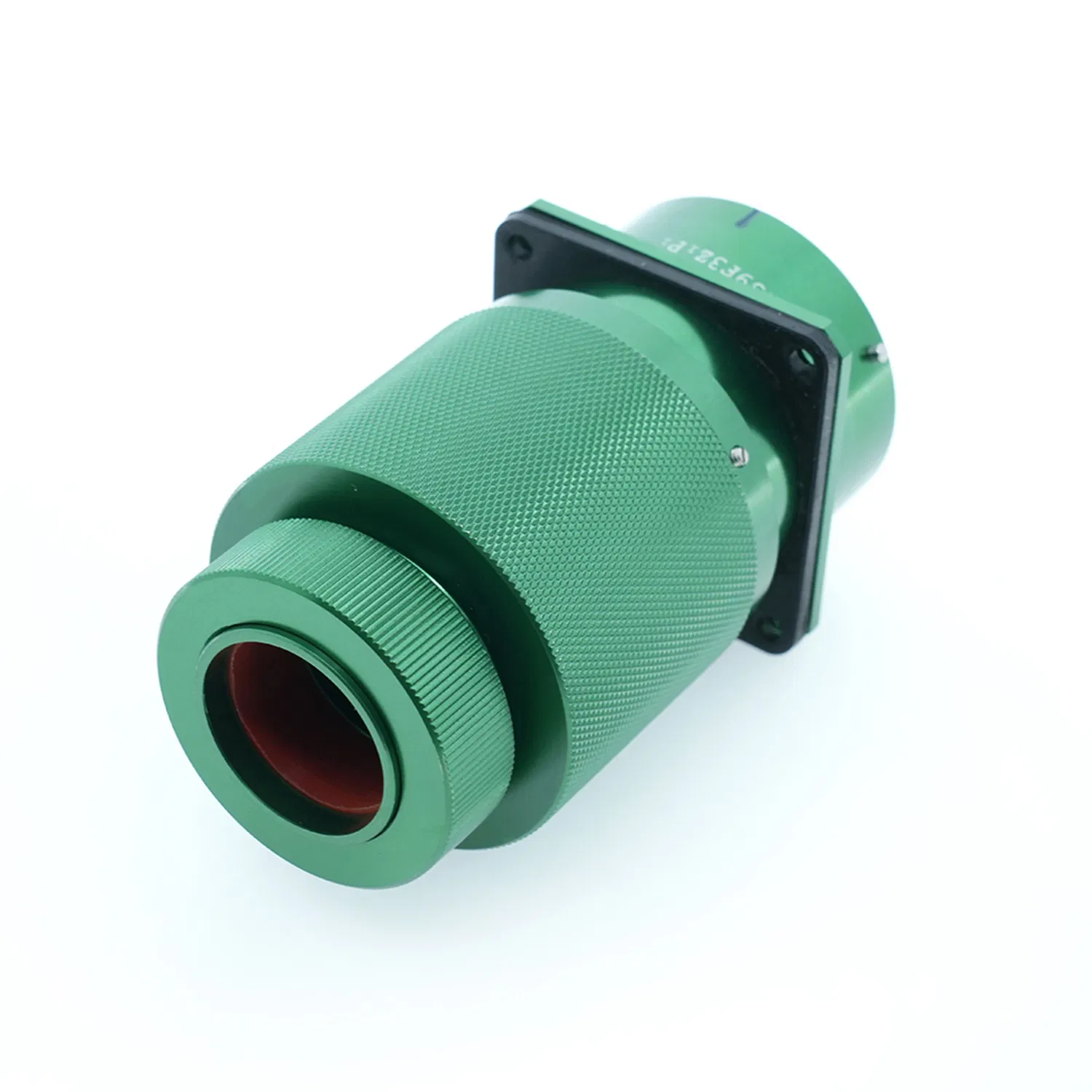

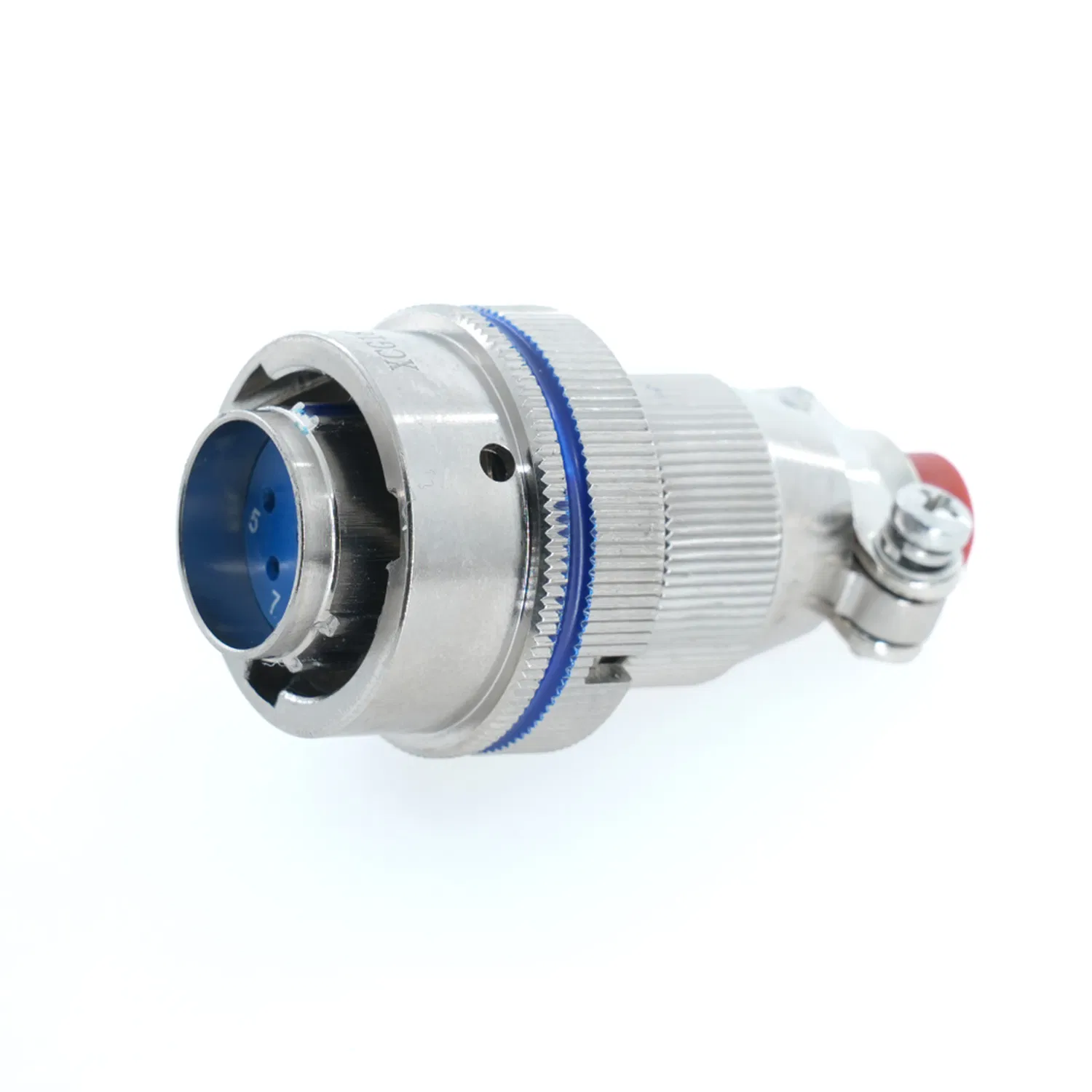

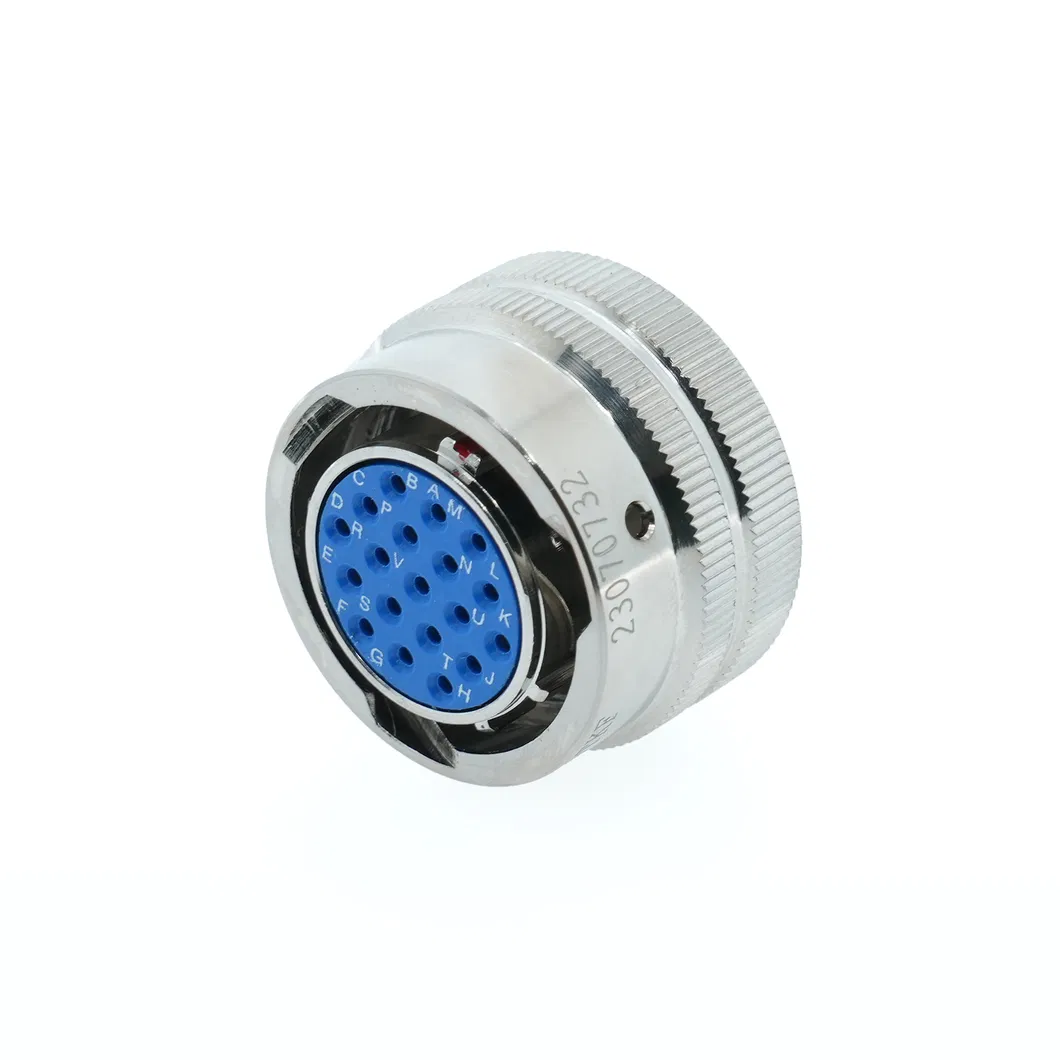

Conector pasante de 18 contactos de la serie 85106AC14-18S50-44 Y50EX
Los conectores circulares de contratuerca estándar militares 26482 de la serie Y50EX están fabricados conforme al estándar GJB598A, a la luz de los EE.UU. Mil-C-26482. La serie es compatible con las series JY, MS y YB. Se puede intercambiar el mismo tipo de enchufes y receptáculos de respuesta. Los conectores de serie con mecanismo de acoplamiento de bayoneta tienen las características de pequeño volumen, peso ligero, alta densidad, aplicación conveniente, alta durabilidad de la obstrucción y de la desconexión, etc. Se utilizan ampliamente para la conexión del circuito eléctrico en campos tales como aeronáutica, navegación, telecomunicaciones, sistema de mando de locomotoras de ferrocarril, etc.

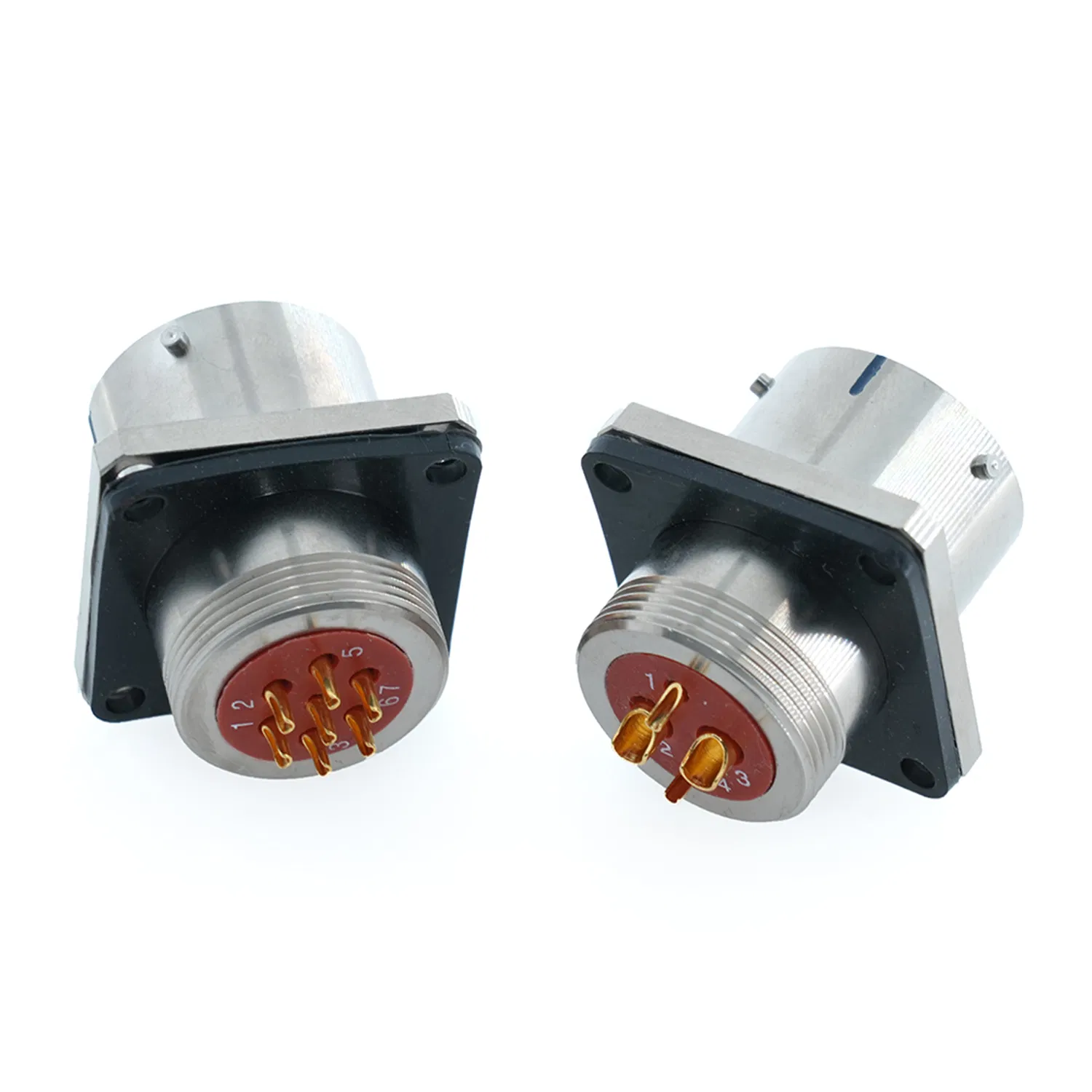

| NO | Designación de Type | Tipo | Diseño |
|---|---|---|---|
| 1 | Código de identificación | Conector circular | Y50 |
| 2 | Tipo | ESP | E |
| 3 | Tipo de estructura | Soldadura cierre de plástico | X |
| Protección de cierre de plástico para soldadura | P | ||
| Engastado de fundición | M | ||
| Sintering Hermitic de vidrio (conector hembra) | Número | ||
| 4 | Tamaño de vaciado | 08,10,12,14,16,18,20,22,24 | Número |
| 5 | No. de arreglos de contactos | A "el número y la disposición de los contactos" | Número |
| 6 | Enchufe o receptáculo | Enchufe | T |
| Receptáculo | Z | ||
| 7 | Estilo de contactos | PIN | J |
| Tomas | K | ||
| 8 | Tipo de conector macho o hembra | Comprimir tapón de conexión a tierra | 1 |
| Conector macho aéreo | 2 | ||
| Conector macho de estilo simple | 3 | ||
| Tapón protector antiondas | 4 | ||
| Conector macho Elbow Guard | 5 | ||
| Conector hembra de reborde cuadrado | 10 | ||
| Conector hembra aéreo de reborde cuadrado | 10-2 | ||
| Conector hembra aéreo de reborde circular | 11 | ||
| Receptáculo de fijación por tornillo | 14 | ||
| 9 | Insertar posición | N, W, X, Y, Z (excepto para N) | Carta |
Explicación de la transposición de la placa de instalación de aislamiento: En la periferia de la placa de montaje aislante se proporciona un chavetero de ángulo diferente, de acuerdo con el uso de la necesidad de transferir el conjunto por el fabricante, para garantizar que las mismas especificaciones del enchufe no se desenchufen de forma errónea. Para realizar el mismo tipo de especificaciones del mismo número de serie de montaje correspondiente al enchufe, el enchufe puede ser insertado; si el número de serie de montaje es diferente, el enchufe no podrá ser insertado.
Conector eléctrico circular serie Y50EX
| Temperatura relativa | -55 °C ~ +125 °C |
| Humedad relativa | A 40 ± 2 °C, hasta 90% ~ 95% |
| Presión de funcionamiento | 101 ~ 0,8 kPa |
| Sin vibración | 101 ~ 2000 Hz, aceleración 196 m/s² |
| Colisión | Aceleración 392 m/s² |
| Impacto | Aceleración 980,7 m/s² |
| Resistencia de aislamiento |
En condiciones atmosféricas normales: no menos de 3000 MΩ En condiciones de alta temperatura: no menos de 3 MΩ En condiciones húmedas: no menos de 100 MΩ |
| Temperatura de resistencia | 1500V intercambio |
| Aire |
Toma general: no superior a 6 × 10⁻² Pa·l / s Vaso sinterizado: no más de 1 × 10⁻⁵ Pa·l / s |
| Esperanza de vida | 500 acoplamientos |
| Implementación de normas | Q/321283LSB04-2006 "serie Y50 de conector circular" |
Nuestros productos son ampliamente utilizados en aviación, aeroespacial, barcos, telecomunicaciones, ferrocarriles, medicina, automoción, petróleo, entre otros sectores, obteniendo una excelente reputación en mercados internacionales gracias a su tamaño compacto, alta densidad, resistencia a fugas, blindaje óptimo y alta fiabilidad tecnológica.
