Descripción de Producto

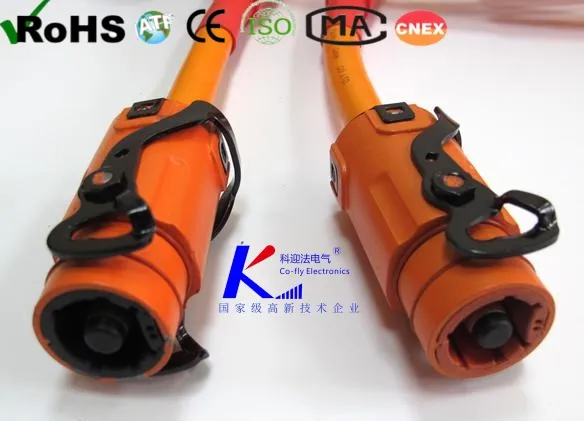

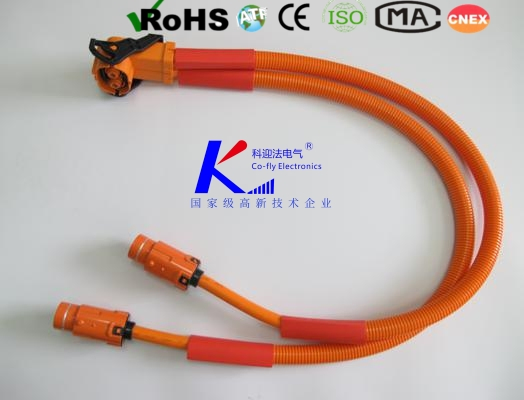

Esta serie de conectores es un producto desarrollado recientemente diseñado independientemente por nuestra empresa y ya ha sido producido en masa.

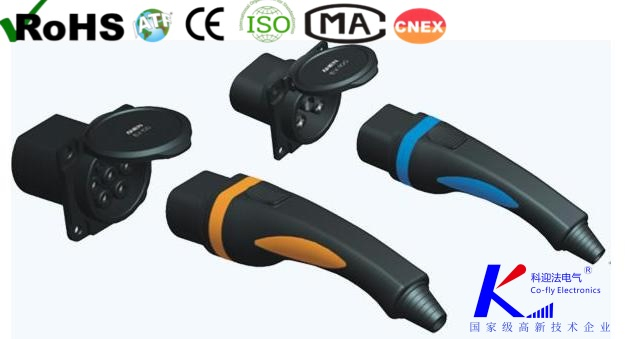

Se aplica principalmente a los sistemas de carga de vehículos eléctricos, sistemas de intercambio de baterías, sistemas de distribución de energía, buses de batería, fuentes de alimentación, conexiones de la serie de baterías múltiples, DC/DC y otras conexiones eléctricas. Se acepta una personalización especial para los clientes.
Especificación
- La carcasa del conector está disponible en metal, proporcionando un blindaje completo de 360°.
- La carcasa del conector también está disponible en plástico, que es ligero.
- Tamaño compacto, especialmente adecuado para aplicaciones con espacio limitado.

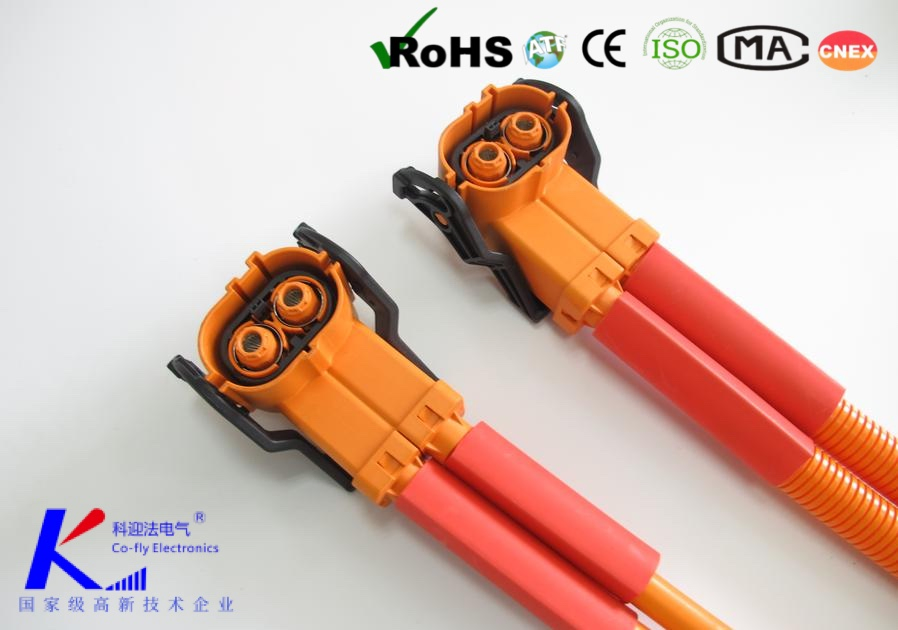

- Esta serie es un conector de alta corriente de núcleo único, compatible con cables apantallados o sin blindaje de 25 mm², 35 mm², 50 mm² y 70 mm².
- Dispone de una estructura de bloqueo rápido de empuje-tracción con función de bloqueo secundario.
- Fácil de manejar y asegura conexiones fiables.
- El enchufe está equipado con orificios de crimpado de cable; el enchufe tiene pines que se pueden conectar a terminales.
- Los contactos proporcionan protección contra descargas eléctricas.
- Diseño a prueba de errores: Incluye prevención tanto estructural como visual. Las posiciones de llave múltiples evitan la conexión incorrecta, y diferentes configuraciones de color proporcionan orientación visual.
- Alto nivel de protección: Después de acoplarse, el enchufe y el zócalo alcanzan la clasificación de protección IP67.
- Se acepta una personalización especial de acuerdo con los requisitos del cliente.
Principales fabricantes de motores y automóviles en China, incluyendo Foton Motor.
Aleación de cobre o carcasa de plástico; Contacto: Aleación de cobre chapada en plata; aislante: Plástico pirorretardante; elemento de sellado: Caucho; llama Retardante: UL94-V0.
Especificaciones Técnicas
| Especificaciones Técnicas | |
|---|---|
| Corriente nominal | 220A (50mm²), 270A (70mm²) |
| Tensión nominal | 630V AC/DC |
| Tensión de resistencia | 3000V AC |
| Resistencia de contacto | ≤0.2mΩ |
| Resistencia de aislamiento | ≥5000 MΩ (normal), ≥500 MΩ (calor húmedo) |
| Nivel de protección | IP67 (después de la conexión del enchufe y el zócalo) |
| Temperatura de funcionamiento | -40℃ ~ +125℃ |
| Humedad | ≤80% (a 40±2℃) |
| Aerosol de sal | 96h (se pueden personalizar los requisitos especiales) |
| Instalación de la brida del zócalo | Par de apriete de los tornillos: 1,5Nm |
| Método de instalación del tapón | Pulse primero y, a continuación, pulse |
| Vida mecánica | 500 ciclos |
| Impacto: 100g/s², vibración | 500Hz–2000Hz / 18g |

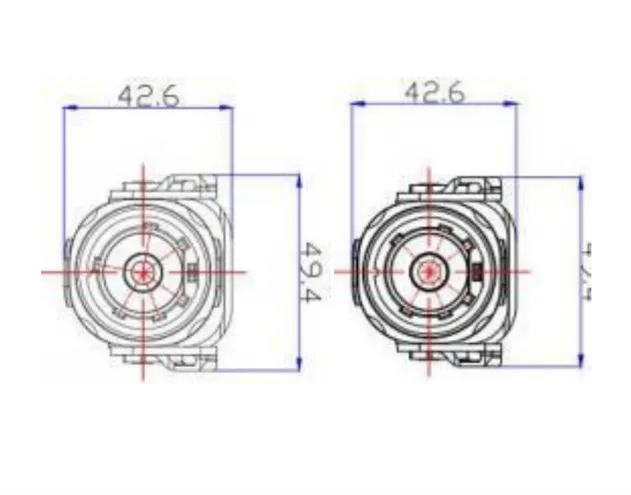

Dibujos y cotas
Los dibujos CAD detallados y los diagramas dimensionales están disponibles para su descarga o bajo petición. Todo el producto puede ser personalizado.
Embalaje

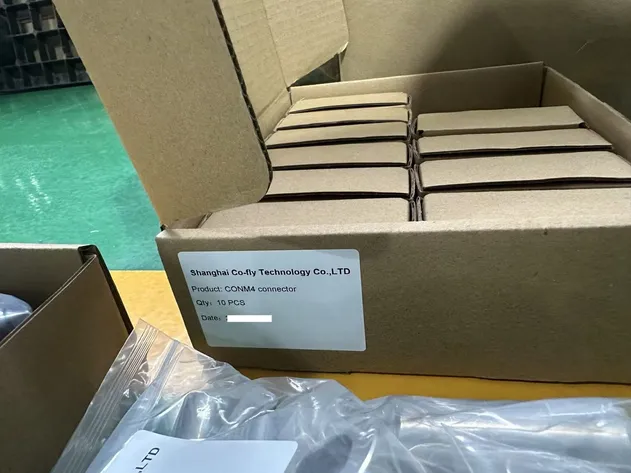

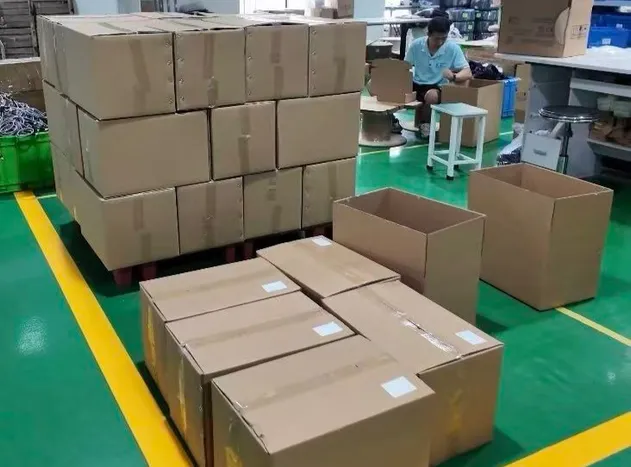

Cada producto se envasa individualmente en una bolsa sellada o caja dedicada para garantizar la protección y la facilidad de manejo. Cada caja exterior está claramente etiquetada con información esencial, incluyendo el nombre del producto, la cantidad, el número de pieza (PN) y la fecha de envío. Este enfoque sistemático de envasado garantiza la integridad del producto, simplifica la gestión del inventario y facilita la identificación precisa a lo largo del proceso logístico.
Servicio posventa
Garantía estándar
12 meses o 2.000 horas de funcionamiento (lo que ocurra primero).
Asistencia global
24/7 asistencia técnica y suministro de piezas de repuesto.

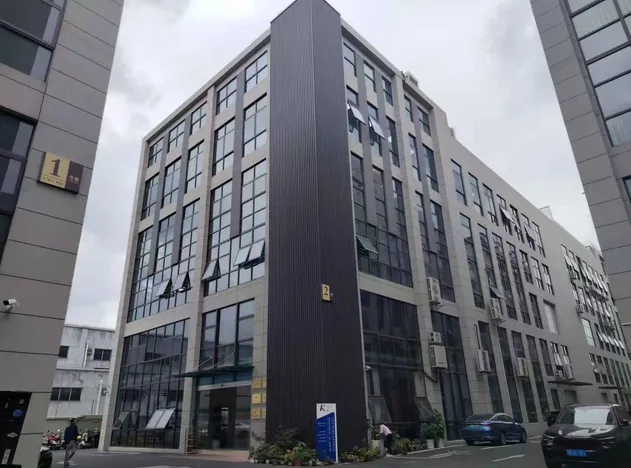

Perfil de la empresa
Con más de 20 años de experiencia, proporcionamos conectores, sensores, simulador de luz solar y sistemas de prueba fiables y personalizables, respaldados por la certificación IATF16949 y ISO9001.
¿Por qué elegirnos?
- Más de 20 años de experiencia en la fabricación de sensores para automóviles.
- Proveedores de los mejores OEM como FAW y Shaanxi Truck.
- Conectores totalmente personalizables, longitud de cable y montaje.
- Estricto control de calidad ISO9001 y IATF16949.
- Envío a nivel mundial y asistencia profesional posventa.
Otros productos
- Conector resistente al agua M12, M16, M8, M23
- Caja de conexiones
- Conector de comunicación para sistema electrohidráulico

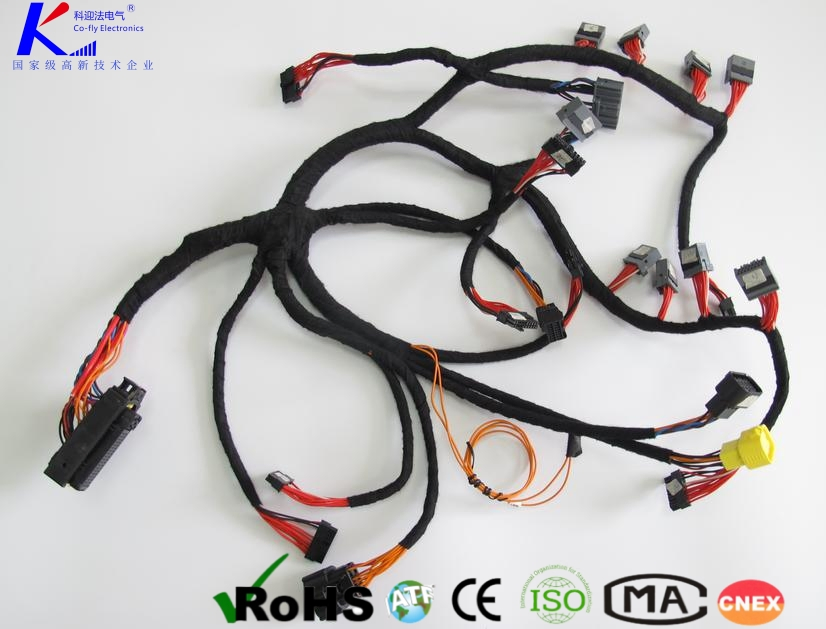

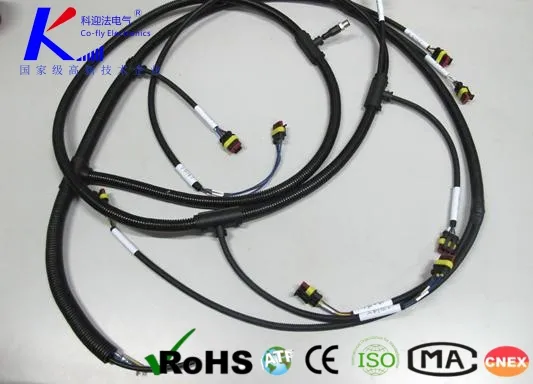

- Nuevos conectores de alta y baja tensión de energía y mazos de cables
- Paneles eléctricos y armarios controlados por PLC
- Simulador Solar
Preguntas Frecuentes
Los modelos estándar se envían en 7–10 días; las unidades personalizadas requieren de 10–20 días.
La cantidad mínima estándar es de 100 unidades, aunque este número es negociable según sus necesidades específicas.
Sí, todos nuestros conectores, longitudes de cables y mazos se pueden personalizar según sus necesidades.
Proporcionamos un paquete completo de documentos de exportación, que incluye la factura comercial, la lista de empaque, el conocimiento de embarque y el Certificado de Conformidad (COC).
Nuestras operaciones cumplen estrictamente con los estándares y contamos con las certificaciones ISO9001:2008, ISO14001, CSA y IATF16949.
Nuestros productos cumplen con las normativas internacionales y están aprobados bajo estándares IP67, IP69, UL, CE y RoHS.
