Información Básica
| No. de Modelo. |
CT012-193907 |
| Certificación |
CE, ISO9001, RoHS |
| Paquete de Transporte |
caja de pe |
| Especificación |
20*22cm |
| Origen |
China |
| Código del HS |
8544422900 |
| Capacidad de Producción |
50000 |
Descripción de Producto
ℹ Descripción del Cable

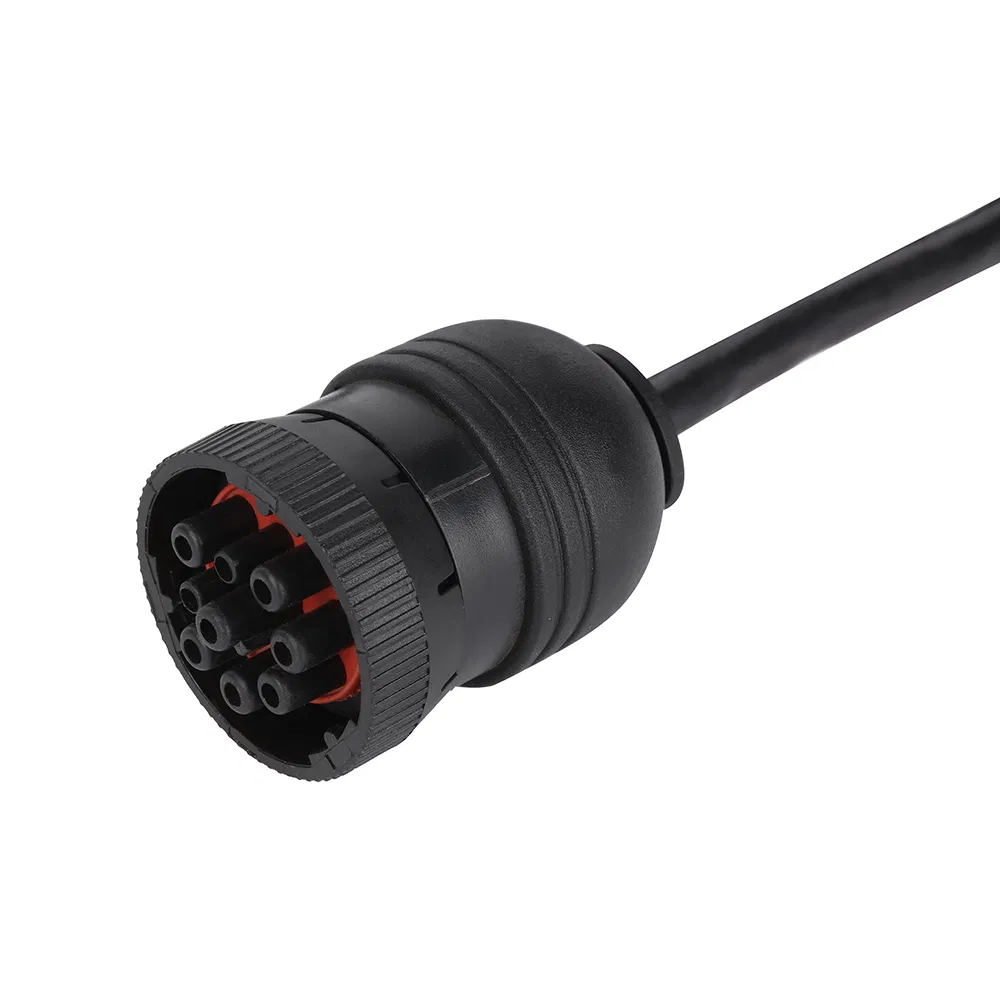

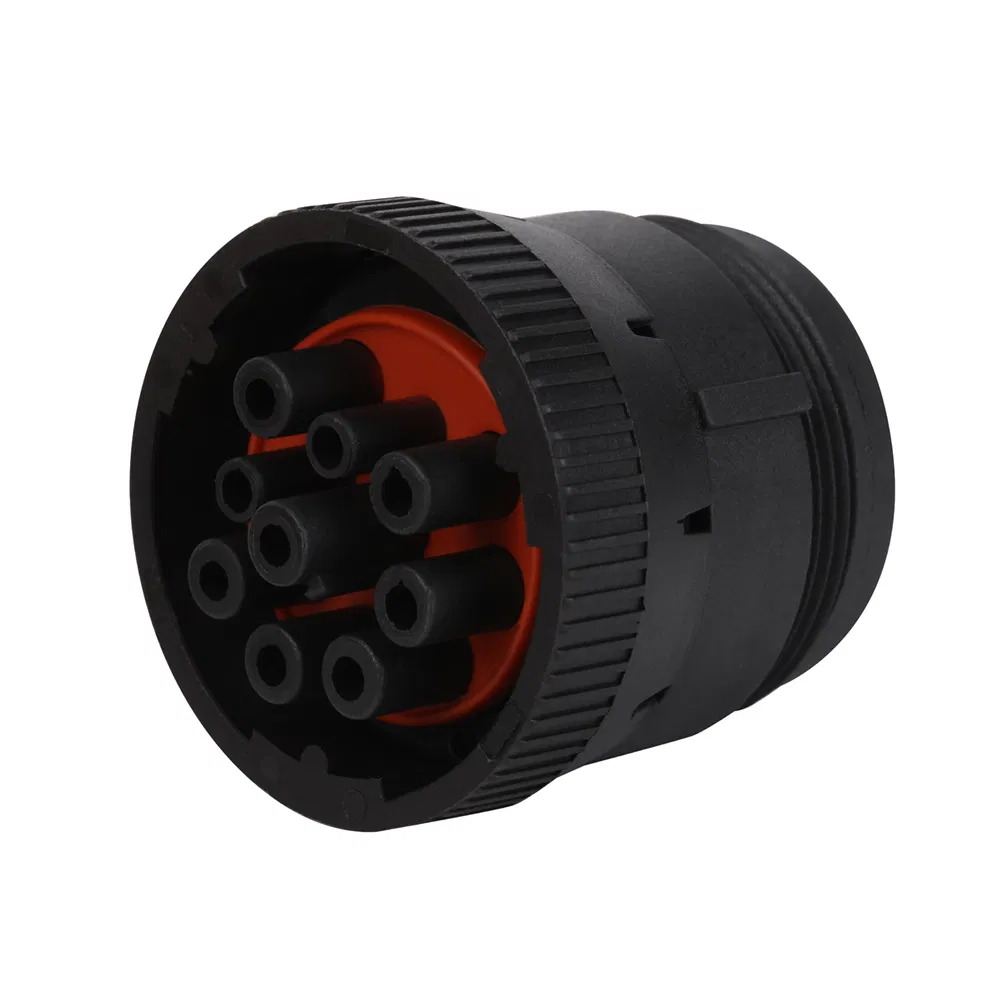

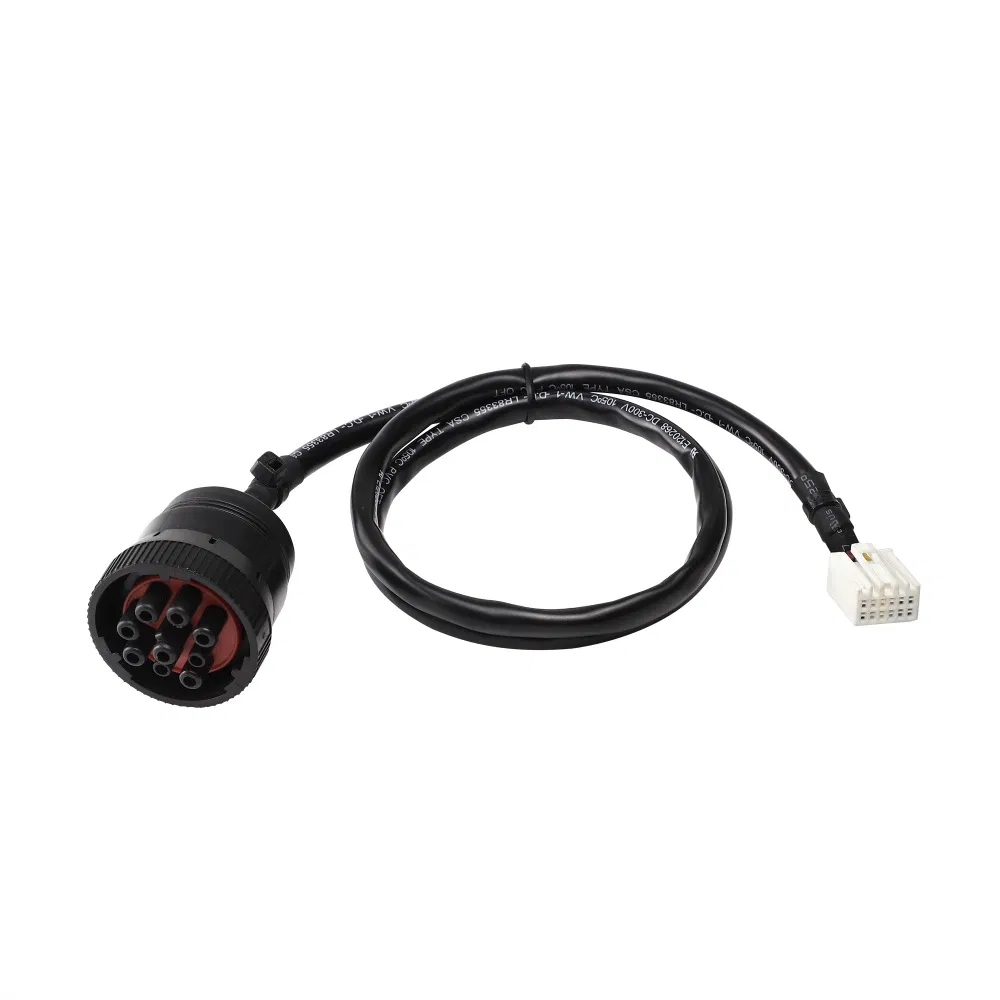

Su cable tiene un conector macho de J1939 9 pines y uno Conector hembra de J1939 9 pines. También hay un conector macho Molex. La función es similar a la de los cables y, pero el diseño de paso a través puede ayudar a ahorrar espacio al conectar e instalar dispositivos telemáticos o de gestión de flotas como ELD (dispositivos de registro electrónico).
⚡ Parámetros Eléctricos
- Voltaje: DC 300V 5M Ohm/10 ms
- Resistencia de contacto: 3,0 ohmios máx
- 100% abierto, corto, pruebas de Mis-Wirs
Documentos de normas SAE sobre OBD-II
- J1708: Define un estándar utilizado para las comunicaciones en serie entre las ECU en un vehículo de servicio pesado y también entre un ordenador y el vehículo.
- J1850: Define un protocolo de datos serie. Hay dos variantes: 10,4 kbit/s (un solo cable, VPW) y 41,6 kbit/s (dos cables, PWM). Principalmente utilizado por los fabricantes de EE.UU., también conocido como PCI (Chrysler, 10,4 kbit/s), clase 2 (GM, 10,4 kbit/s), y SCP (Ford, 41,6 kbit/s)
- J1939: Define un protocolo de datos para el comercio de servicio pesado vehículos
- J1962: Define el conector físico utilizado para la interfaz OBD-II.
- J1978: Define estándares de funcionamiento mínimos para las herramientas de exploración OBD-II
- J1979: Define estándares para los modos de prueba de diagnóstico
- J2012: Define códigos de problemas y definiciones de estándares.
- J2178-1: Define estándares para los formatos de encabezado de mensajes de red y asignaciones de direcciones físicas
- J2178-2: Proporciona definiciones de parámetros de datos
- J2178-3: Define estándares para los ID de trama de mensajes de red para encabezados de un solo byte
- J2178-4: Define estándares para mensajes de red con tres bytes encabezados*
- J2284-3: Define 500 kbit/s CAN físico y enlace de datos capa
- J2411: Describe el protocolo GMLAN (CAN de un solo cable), usado en vehículos GM más nuevos. A menudo accesible en el conector OBD como PIN 1 en vehículos GM más nuevos.

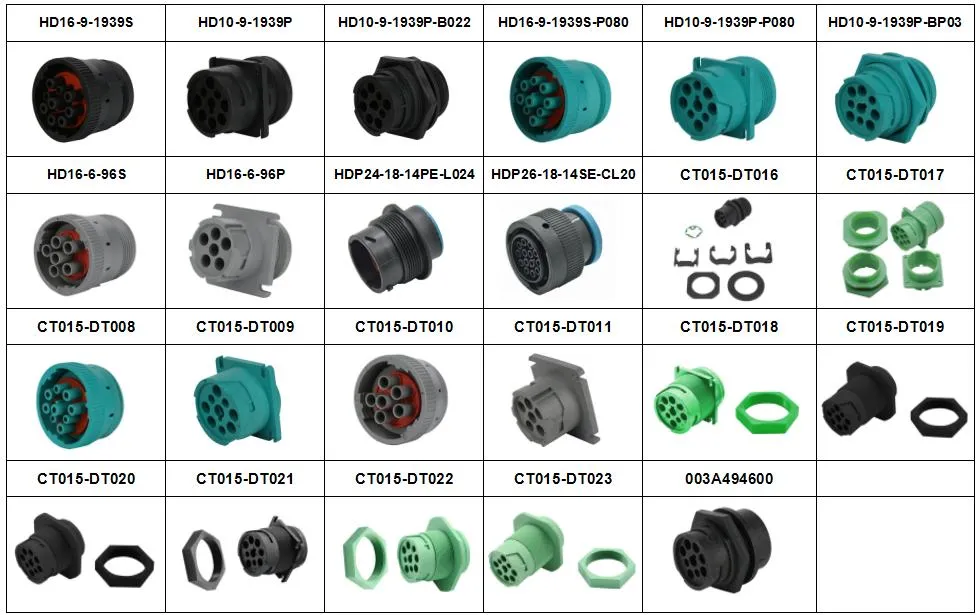

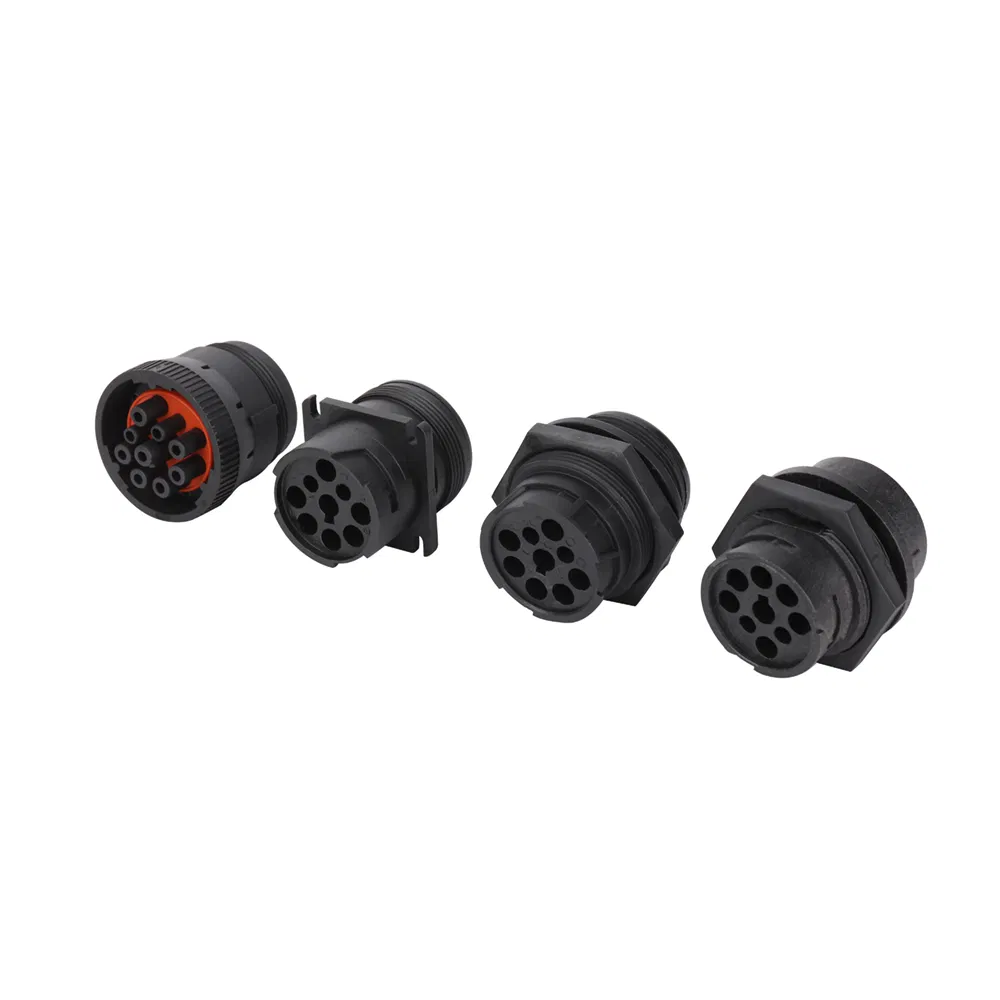

Conector DEUTSCH serie HD10
La serie HD es un conector cilíndrico termoplástico sellado con caucho de silicona ambiental, diseñado para ser un conector de diagnóstico de montaje más rápido, fácil y sin problemas en la industria de servicio pesado como camiones, autobuses, vehículos de campo a través, grúas y montacargas, etc. cuando están acoplados, los contactos están protegidos del agua, polvo, aceites lubricantes, combustible, sal de la carretera, grasa, barro y otros contaminantes encontrados.
- Funcionamiento a temperaturas de -40ºC a +125ºC, sin grietas, astillamiento o fugas después de 20 ciclos de prueba de -40ºC~+125ºC.
- No se desbloquea ni desacopla y no presenta ningún daño mecánico o físico después de niveles de vibración sinusoidal de 20 G a 10 a 2000Hz en cada uno de los tres planos perpendiculares durante 2 horas.
- IP68, resistente al agua y a la inmersión por debajo de 1,2 metros de agua durante 24 horas.
PREGUNTAS Y RESPUESTAS
P ¿Puedes ayudar con el diseño?
R: Sí, somos una empresa ODM / OEM, especializada en el cableado y el montaje de cables desde 2006.
P ¿Cuándo se inicia el proceso de diseño?
R: Esbozamos una solución sencilla para la discusión inicial. Tras la cotización y la confirmación del pedido, procedemos a realizar el dibujo técnico para confirmación del cliente antes del desarrollo.
P ¿Qué ocurre ante eventuales problemas de calidad detectados por el cliente?
R: Nuestro equipo de calidad e ingenieros responderá de manera positiva y proactiva a los inconvenientes de calidad en un plazo máximo de 72 horas, priorizando la colaboración a largo plazo y la excelencia del servicio.
P ¿Dispone de productos estándar para optimizar tiempos y reducir costes de moldes?
R: Sí, contamos con más de 1000 juegos de moldes disponibles para su uso directo. Contamos con una especialización de más de 20 años en cableados con una base de más de 10000 productos.
P ¿Cuál es el rango de temperatura operativa de la serie HD10?
R: Opera óptimamente en un rango de -40ºC a +125ºC, manteniendo su integridad mecánica sin presentar grietas ni fugas de sellado tras ciclos de prueba.
P ¿Qué nivel de protección IP ofrece este conector?
R: Cuenta con una clasificación de protección IP68, lo que lo hace completamente resistente al agua y a la inmersión continua por debajo de 1,2 metros de profundidad durante 24 horas.
