Descripción del Producto

El estilo MIL-DTL-26482 es un conector compacto ampliamente utilizado en equipos de comunicaciones militares gracias a sus excelentes características eléctricas, mecánicas y ambientales. Sus cinco llaves de guía diferentes permiten un acoplamiento preciso y estable. Además, el método de acoplamiento por bayoneta facilita la conexión y desconexión de forma rápida, reduciendo al mínimo el tiempo de acoplamiento y evitando que se vea afectado por las vibraciones. Esta documentación técnica toma como modelo estándar el conector de la serie MS3110 Clase "E", que utiliza contactos de tipo soldadura para la conexión de los cables.

• Diseñado para cumplir con los requisitos de las normas MIL-DTL-26482 Serie 1 y Patt. 105.
• Interconectable con conectores bajo especificación VG95328.
• Sistema de bloqueo por bayoneta, conectores circulares multipolo.
• De 2 a 61 contactos de soldadura.
• Amplia variedad de estilos de carcasa, tamaños y disposiciones de contactos.
• Tensión de funcionamiento pico de hasta 1500 V CC o CA.
• Acabados de revestimiento disponibles que cumplen con la normativa RoHS.
• Suministro disponible con prensaestopas de sellado J y tapas protectoras.
• Contactos para placa de circuito impreso (PCB) disponibles en varias longitudes y diámetros.
• Opción de terminación de pantalla de 360° para una protección eficaz contra interferencias electromagnéticas (EMI).
• Fabricado conforme a las especificaciones IECQ-CECC BS/CECC 75201-003 y BS 9522 F0017.

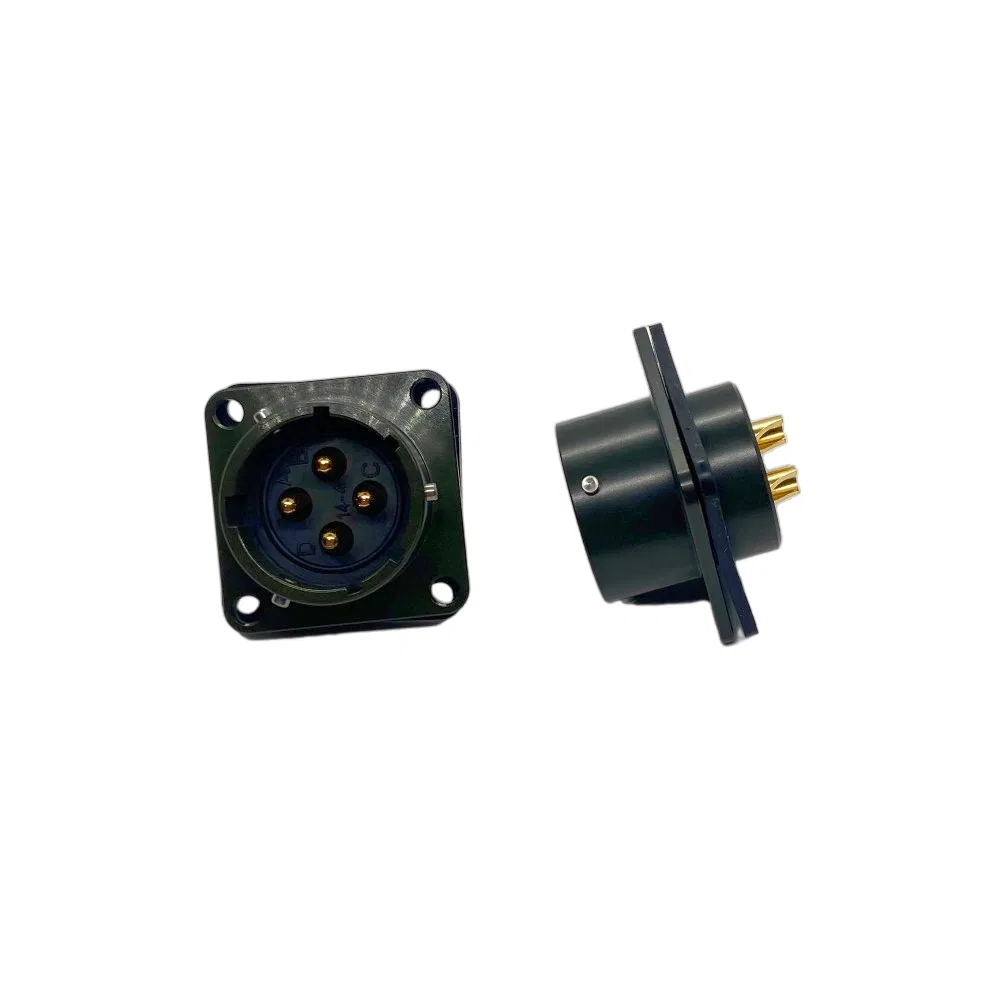

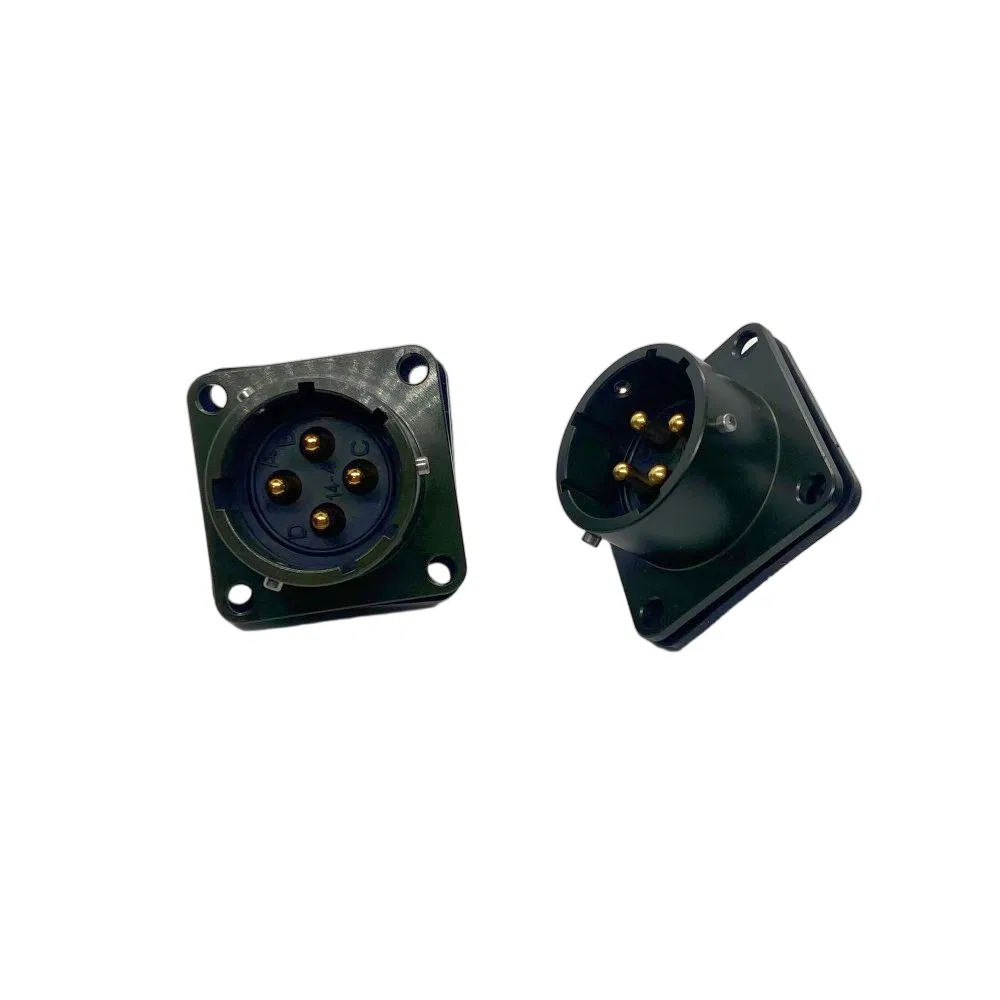

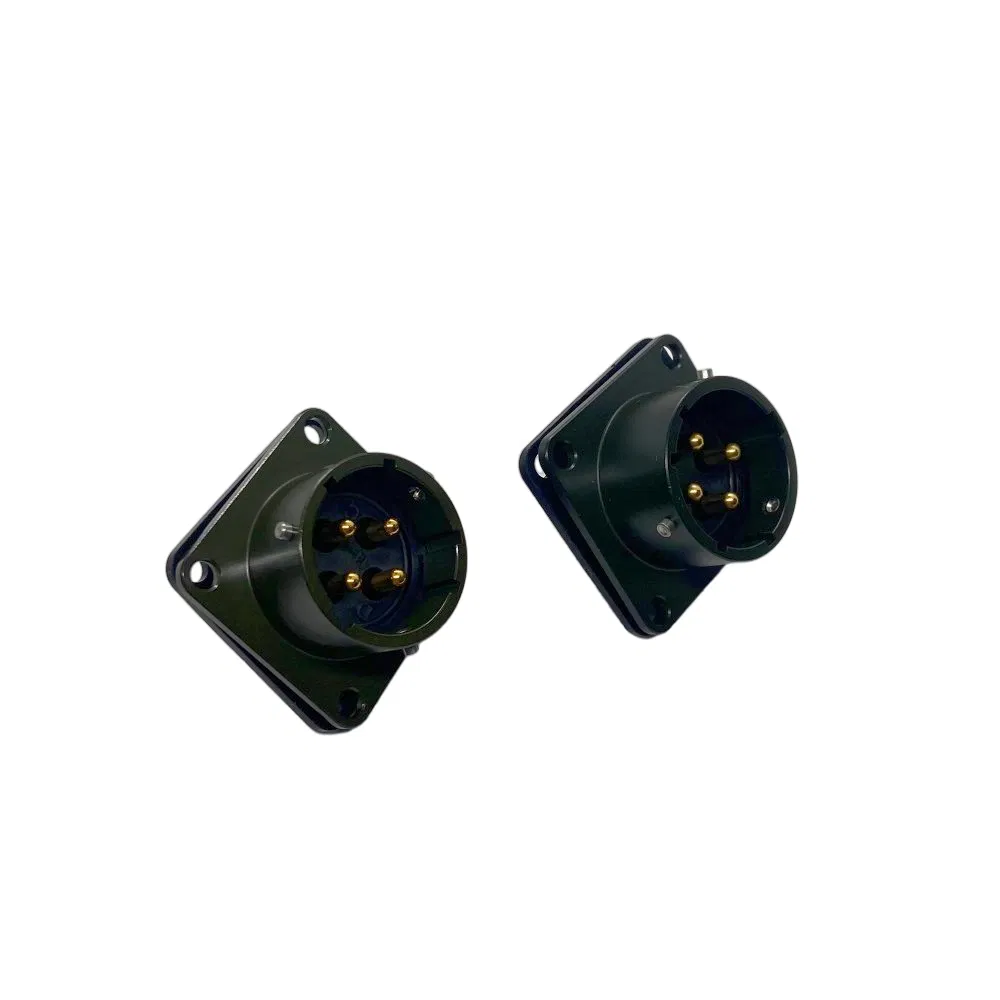

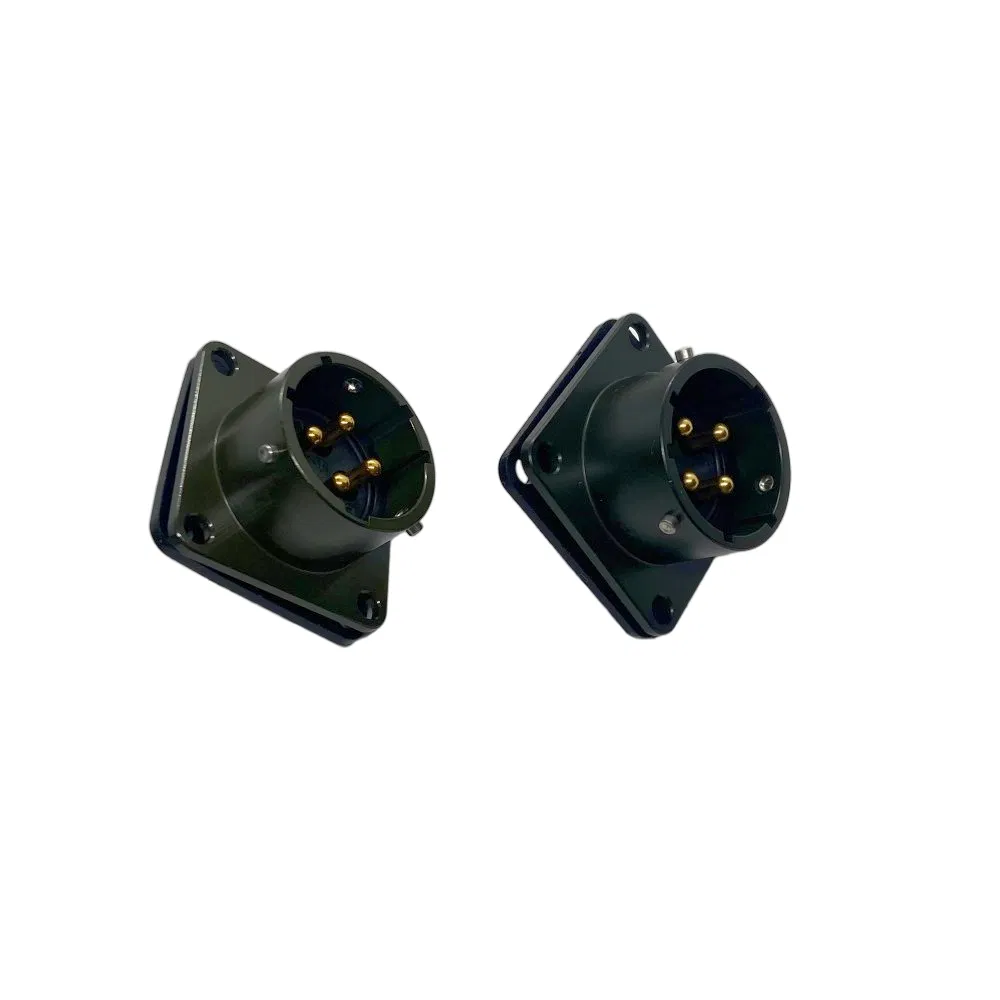

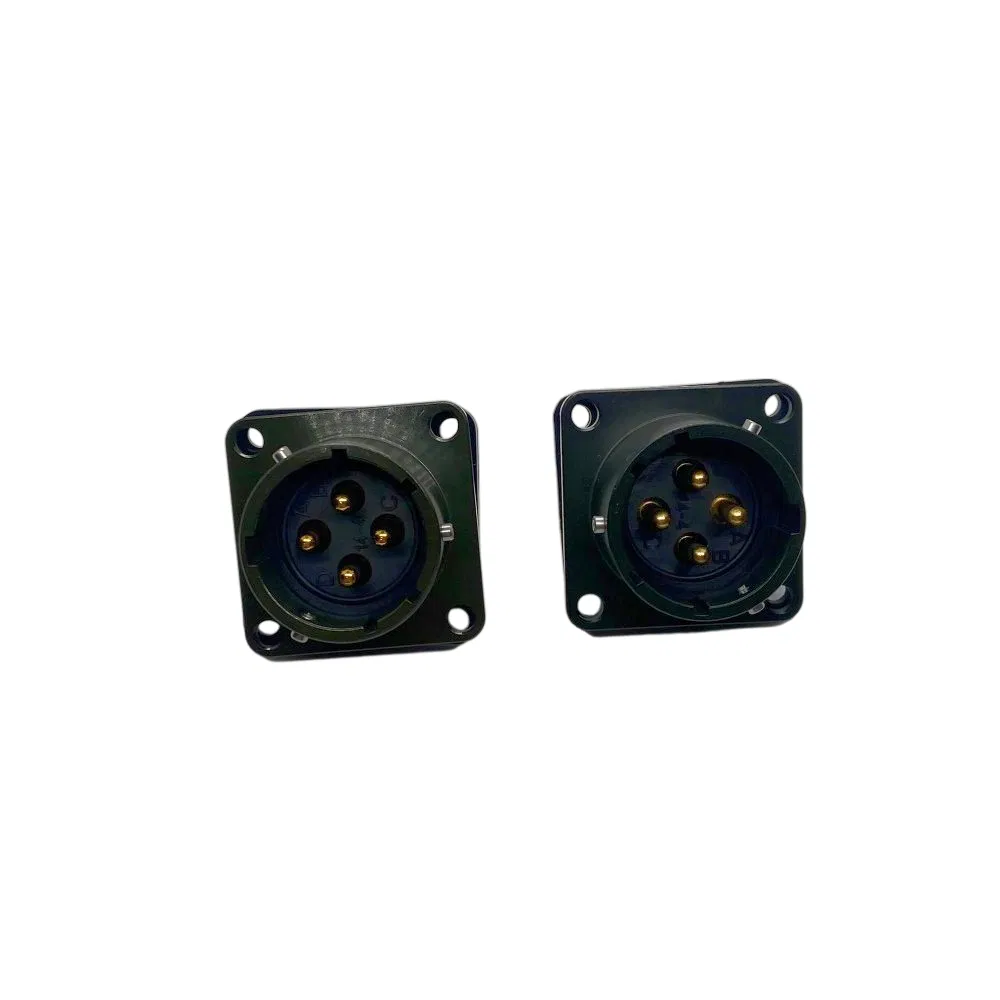

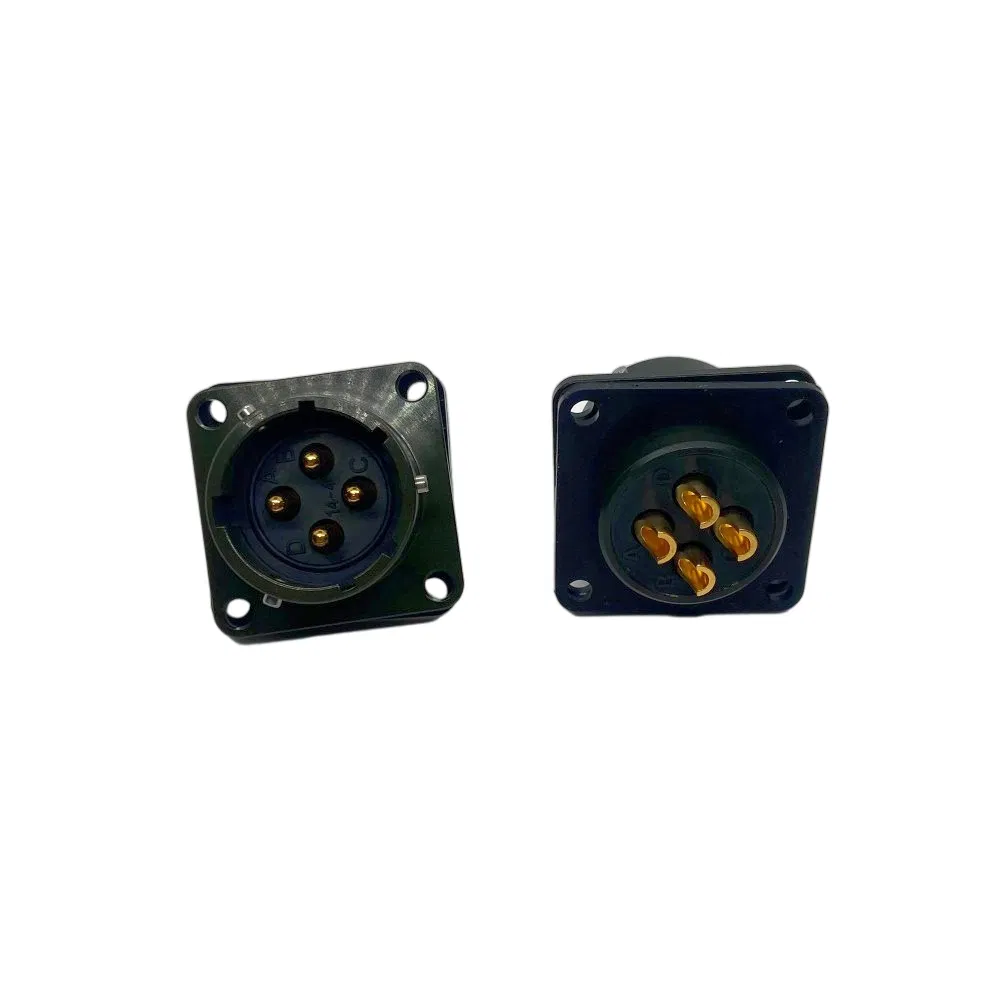

Fotos Detalladas

Parámetros del Producto

Certificaciones

Embalaje y Envío
